凡例サブCAD（凡例表・記号ライブラリ）｜定型凡例30種を複製して差分だけ直す・凡例カードと押せるチェックで直感操作・記号・名称・摘要の段組み表と配線凡例を DXF／PDF に・Excel貼り付けやでんきCADの図面から取り込み

電気設備図の凡例表を「毎回ゼロから並べる」のではなく、定型凡例や過去の凡例を複製して差分だけ直すためのブラウザツールです。記号・名称・摘要のリスト（データ）を直せば、記号｜名称｜摘要 の段組み表と配線・電線の凡例が同時にでき、DXF でメインCAD（CADWe’ll・Jw_cad・AutoCAD）の図面にそのまま貼れます。記号は でんきCAD と同じ JIS C 0303 のライブラリ約 250 種で、検索して選ぶだけです。

「前の案件の凡例を持ってきて、使う記号を足し引きして取付高さだけ直したい」「事務所・共同住宅・病院で標準の凡例を持っておきたい」「Excel の記号リストから凡例表を起こしたい」という電気設計・電気工事店の方におすすめです。インストール不要・登録不要で、案件はこの端末のブラウザ内に自動保存されます。

主な機能

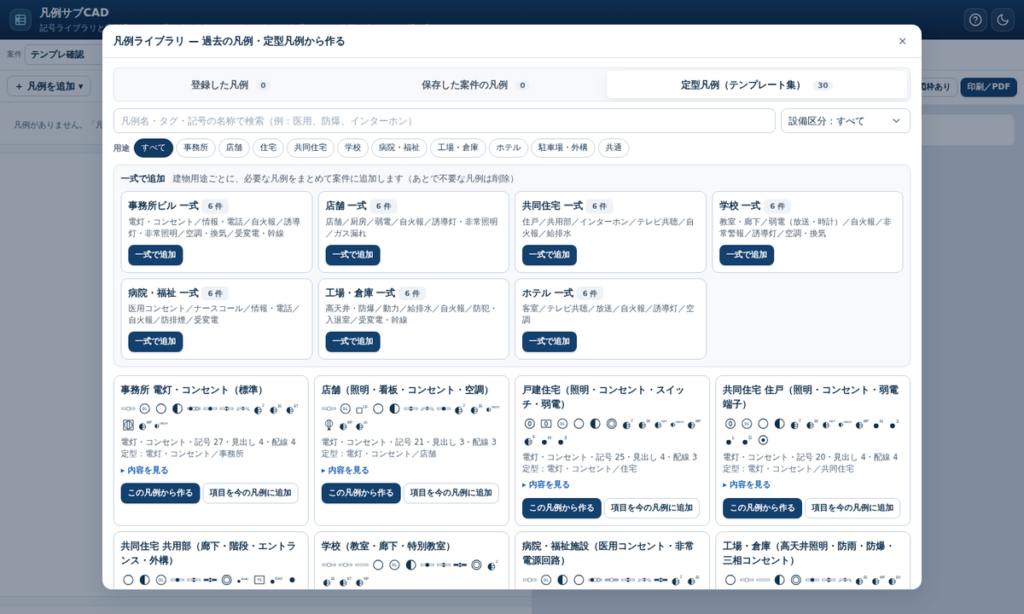

• テンプレート集（定型凡例 30 種）：設備区分（電灯・コンセント／弱電・通信／防災／動力・機械／受変電・幹線・接地）× 建物用途（事務所・店舗・住宅・共同住宅・学校・病院・福祉・工場・倉庫・ホテル・駐車場・外構）で絞り込み、「内容を見る」で中身を確認して「この凡例から作る」。事務所ビル・店舗・共同住宅・学校・病院・工場・ホテルの「一式で追加」で、必要な凡例をまとめて案件に追加
• 記号ライブラリ：JIS C 0303 の記号を カテゴリと検索（例：コンセント 防雨、感知器、インターホン）で選んで追加。傍記（E・ET・WP・3・L・RAS…）・壁付・蛍光灯の長さ・誘導灯の矢印・区域番号・二重枠に対応。でんきCAD で登録したユーザー記号も同じブラウザなら使える

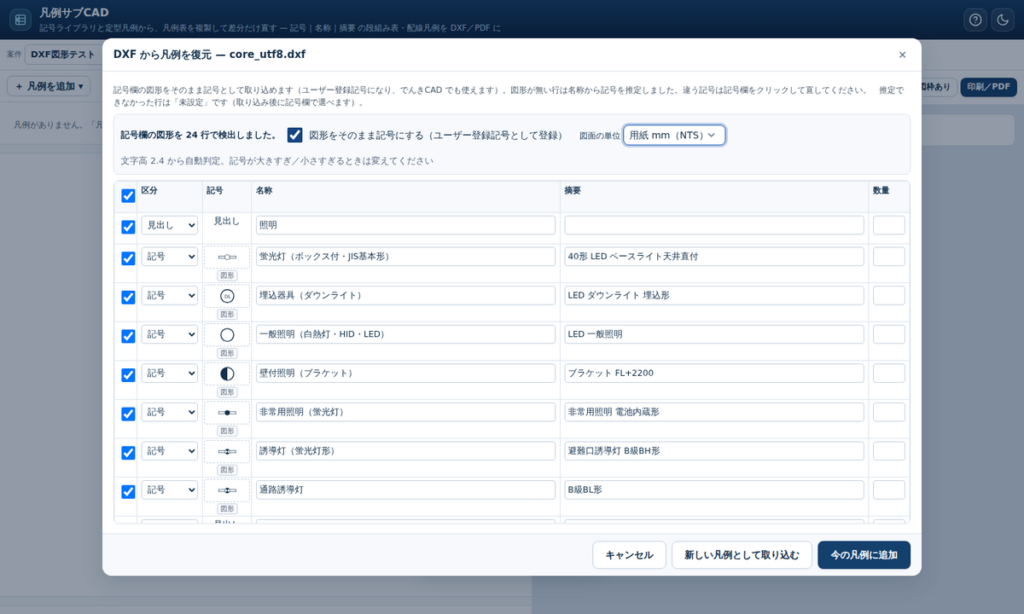

• 過去図面の記号を図形ごと取り込み（v1.2）：過去の凡例図の DXF を読むと、名称・摘要の文字から行を起こすだけでなく、記号欄の線・円・弧・折線・ブロックをそのまま「ユーザー登録記号」として登録。社内で使い慣れた記号の形のまま凡例に載せられ、でんきCAD の図面にも置けます（図面の単位は文字高から自動判定、記号内の文字も込み）
• 使い回し：複製、一括置換（FL+300 → FL+400 を案件の全凡例に）、選択行の一括編集（摘要の置換・先頭や末尾に付け足し、名称の前後、傍記、壁付、数量）、差分（元の凡例と 記号＋傍記 で突き合わせて追加・変更・削除を表示、行ごとに元に戻す・復元、図に変更マーク △）、標準順に整列、見出し行（【照明】【コンセント】…）の自動生成、重複をまとめる、凡例ライブラリへの登録（別の案件でも使える）
• 取り込み：Excel／CSV の貼り付け（名称から記号を推定し、確認画面で記号を直せる）、でんきCAD の図面（.dcad.json：置いてある記号と個数から凡例を起こす）、過去の凡例図の DXF（名称・摘要の文字の並びから行を復元して記号を推定）、JSON（案件・凡例）

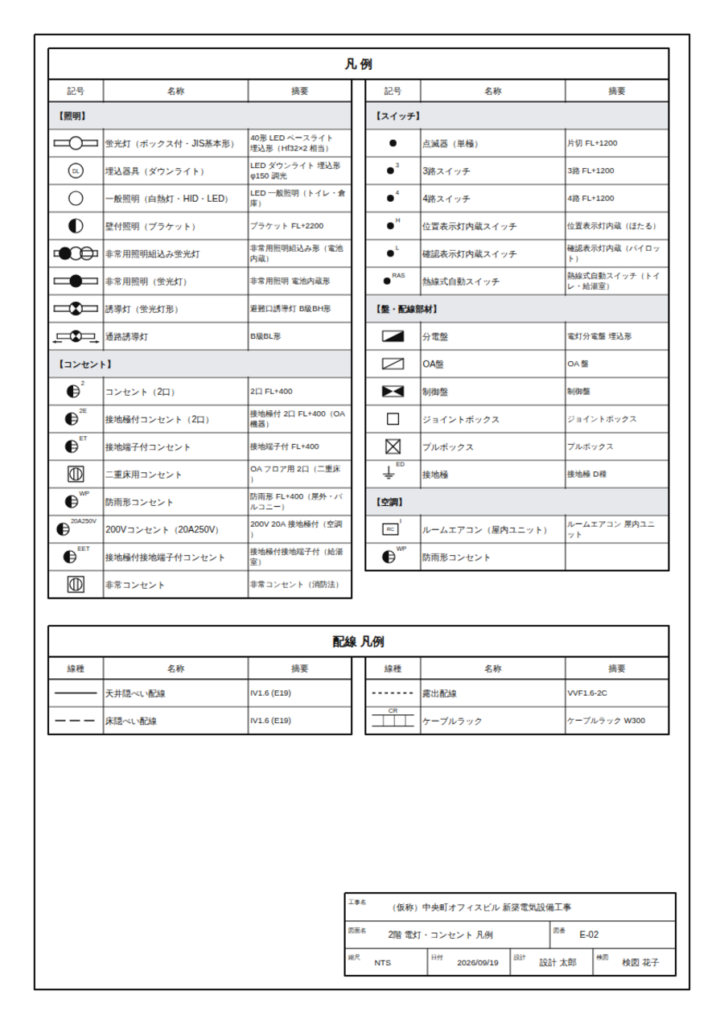

• 凡例図：記号｜名称｜摘要（＋数量）の表を 1〜3 段組み（段の間隔は 0 で 1 枚の表に）。見出し行は帯付き、配線・電線の凡例は別表または同じ表の末尾。図枠・表題欄（工事名・図面名・図番・Rev・日付・設計・検図）、複数ページ、用紙 A4 縦横／A3 縦横／A2 横、行の高さ・欄の幅・文字の大きさ・記号の倍率・縮尺を設定。これらを「様式」として名前を付けて保存し、案件をまたいで適用（社内様式の登録。組込み 6 種）
• でんきCAD・分電盤サブCAD との連携：工事名・設計者などの案件情報を 3 ツールで共有（表題欄をそろえる）。「出力 → でんきCAD に送る」で凡例表（名称・摘要つき）を でんきCAD の図面にそのまま配置でき、記号パネルに「凡例の記号」だけの一覧が出ます
• チェック：記号が未設定の行、同じ記号・傍記の重複、空の見出し、表の幅が用紙に入るか
• 出力：印刷→PDF（案件の全凡例を一括可）、DXF（表だけ＝図面に貼る用／用紙ごと。R12／Shift_JIS＝Jw_cad・CADWe’ll、2007／UTF-8＝AutoCAD。破線は線種、弧は ARC、塗りは SOLID）、PNG、SVG、一覧表（印刷・CSV・Excel 貼り付け用コピー）
• 保存：ブラウザ内に自動保存、案件の複数保存、JSON ファイル、凡例ライブラリ

決まった記号 69 種から選んで 1 枚の凡例表を手早く作るなら凡例表メーカー、平面図に記号と配線を描くならでんきCAD、分電盤結線図を複製して回すなら分電盤サブCAD、負荷リスト・動力機器表・照明器具表・盤リストなら負荷リスト・機器表サブCADもあわせてご利用ください。本ツールは、案件ごとの凡例を「テンプレートの複製と差分」で回し、段組みの凡例表と配線凡例をそろえて DXF に出すことに特化しています。

v1.3：見て、押して直せる画面に

v1.3 では、分電盤サブCAD と同じ作りで「どこを押せばいいか」が見て分かる画面にしました。入力の手順はそのままです。

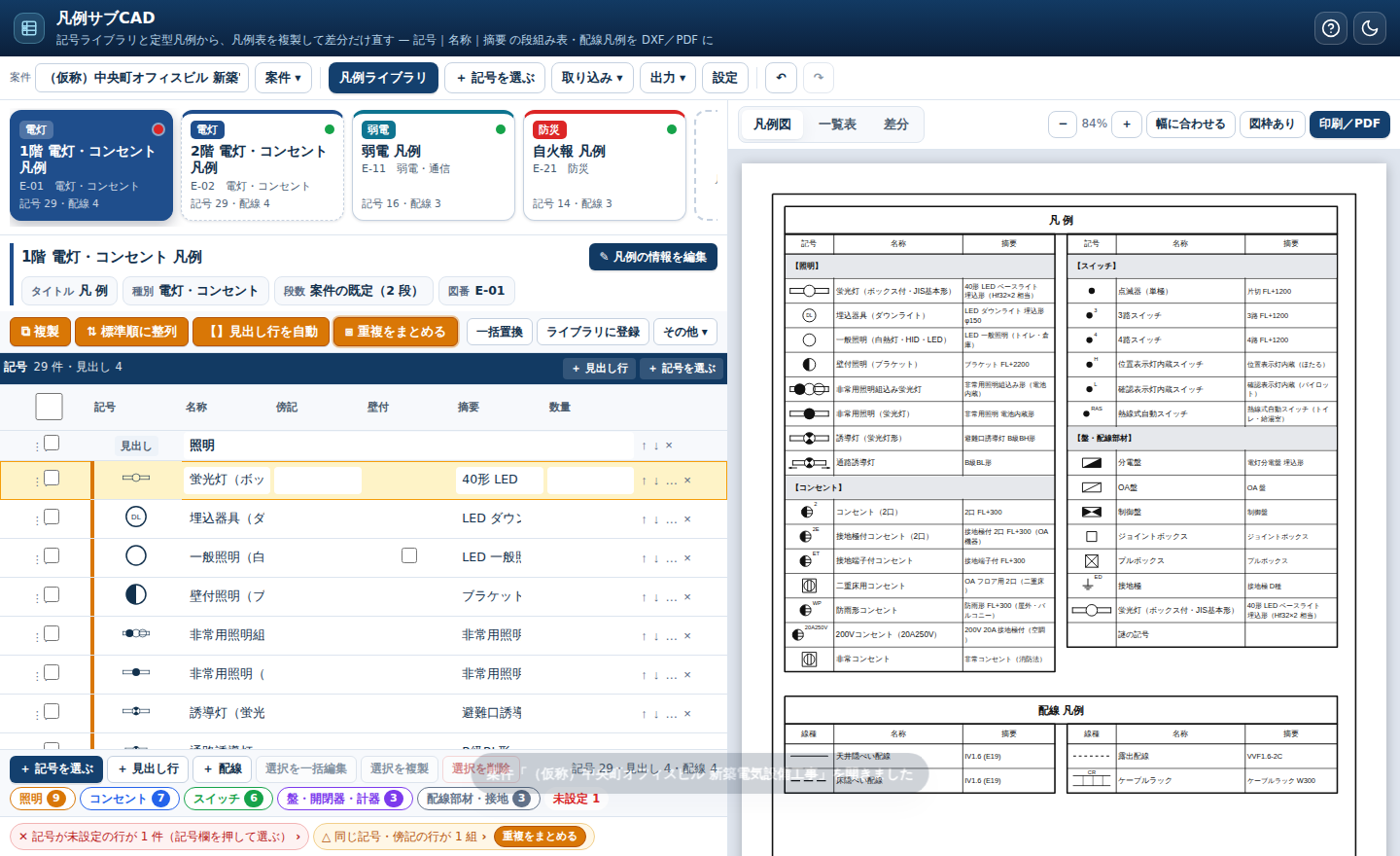

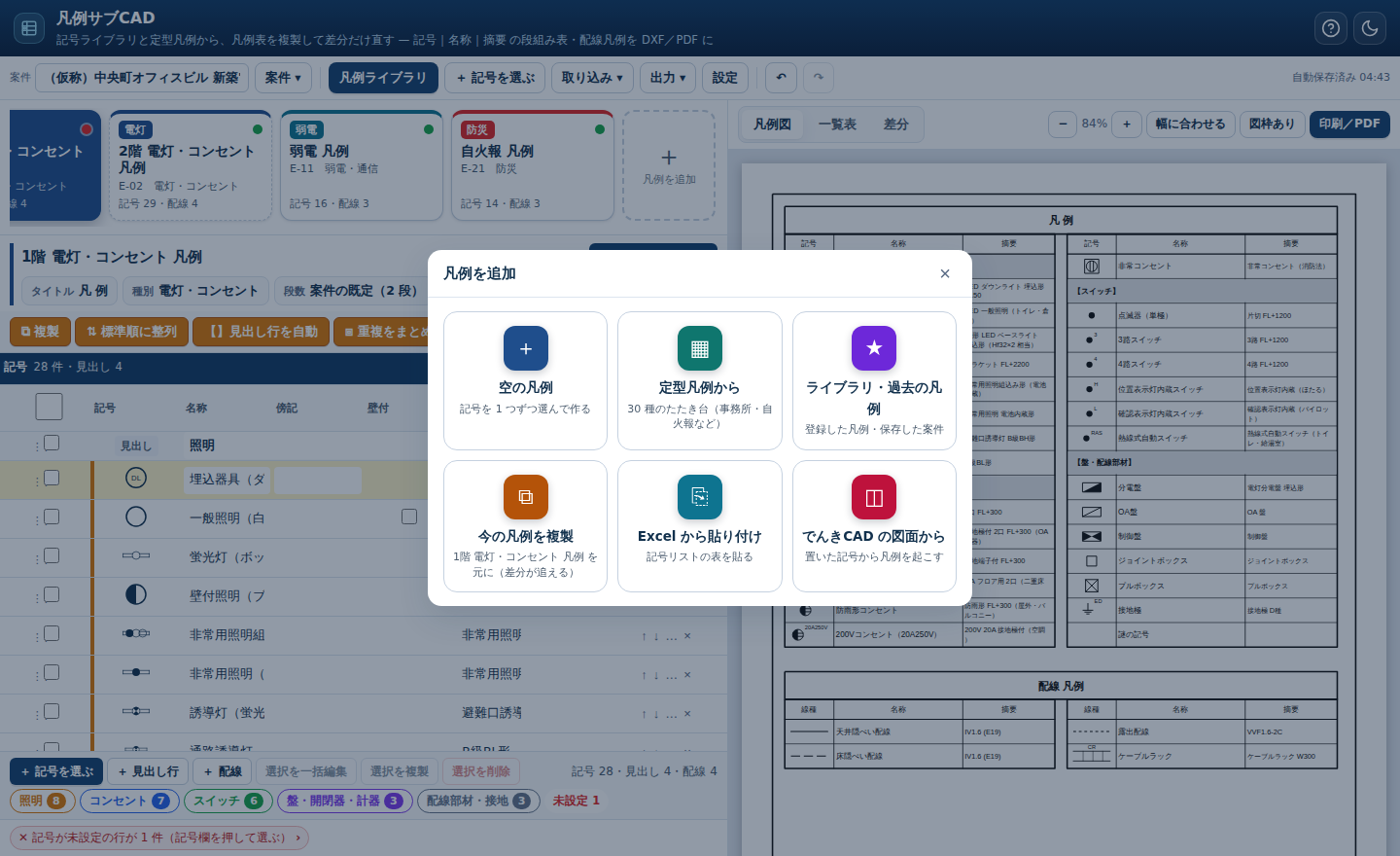

凡例カード　凡例がカードで並び、種別の色、記号と配線の件数、右上の点でチェックの結果（緑は指摘なし、黄は確認したいところ、赤は直すところ）が分かります。「＋ 凡例を追加」を押すと、空の凡例・定型凡例・ライブラリ・今の凡例を複製・Excel から貼り付け・でんきCAD の図面から をタイルで選べます。

凡例の情報は要約から　ふだんはタイトル・種別・段数・図番を要約で表示し、項目を押すとその欄が開きます。記号がまだない新しい凡例では最初から開きます。

よく使う操作はオレンジのボタン　複製、標準順に整列、見出し行を自動、重複をまとめる の 4 つを目立つボタンにしました。同じ記号の行があると「重複をまとめる」が点滅して知らせます。並べ替えや削除は「その他」にまとめました。

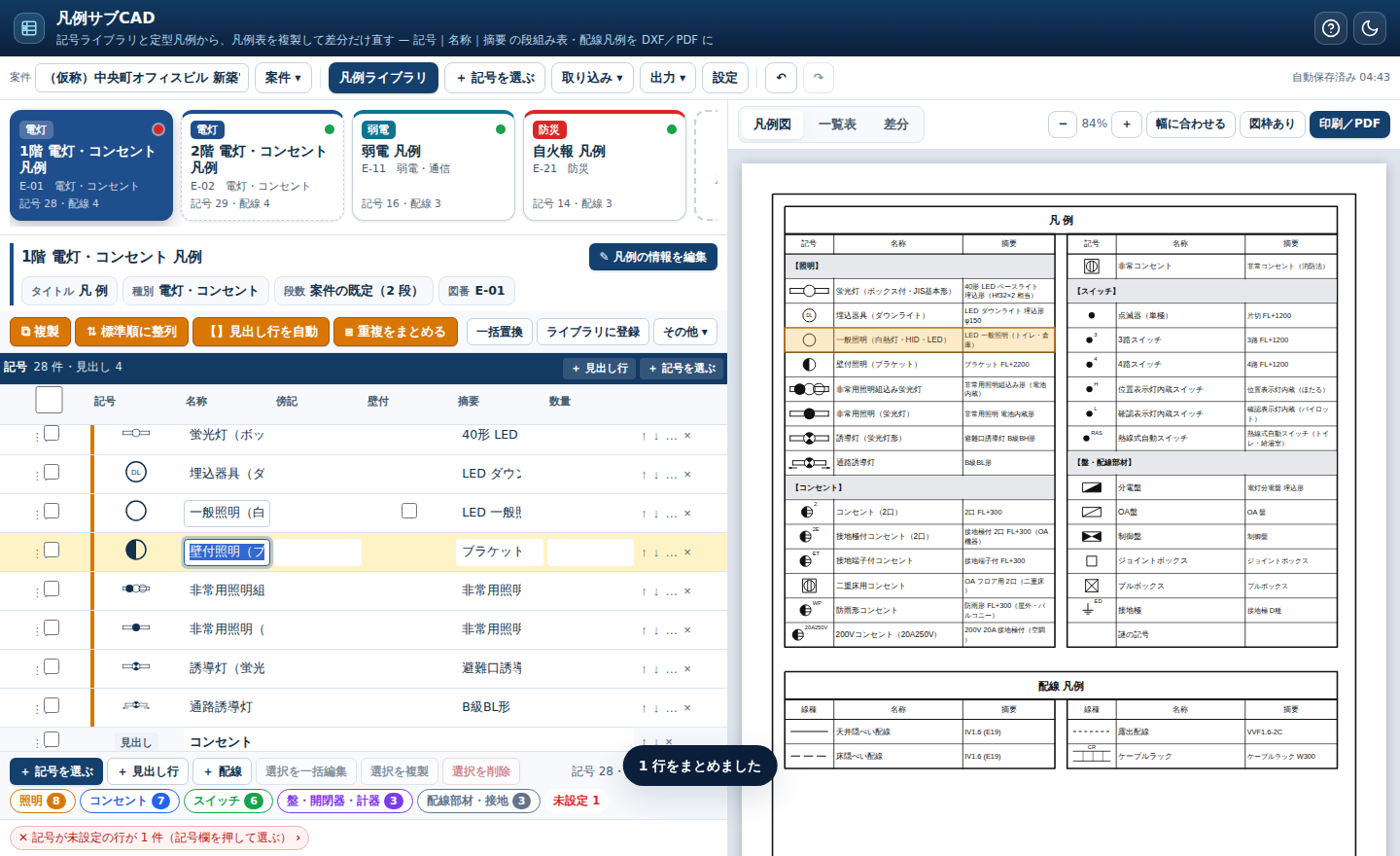

表と凡例図がつながる　記号の表の行にマウスを重ねると凡例図のその行が光り、逆に凡例図の行を押すと表のその行へ移動します。

カテゴリの色と件数　記号欄の左に色の帯（照明は橙、コンセントは青、スイッチは緑、盤は紫、防災は赤 など）を付けました。表の下に カテゴリごとの件数 が並び、押すとそのカテゴリの最初の行へ移動します。

押せるチェック　「記号が未設定の行」などの指摘を押すと該当の行へ移動し、押すたびに次の行へ進みます。重複の指摘には「重複をまとめる」、用紙に入らないときは「1 段にする」などのボタンが付いていて、押すだけで直せます。

ドラッグで並べ替え　表の左端の ⋮⋮ をつかんで上下に動かすと、行の順番を入れ替えられます（記号は記号どうし、配線は配線どうし）。

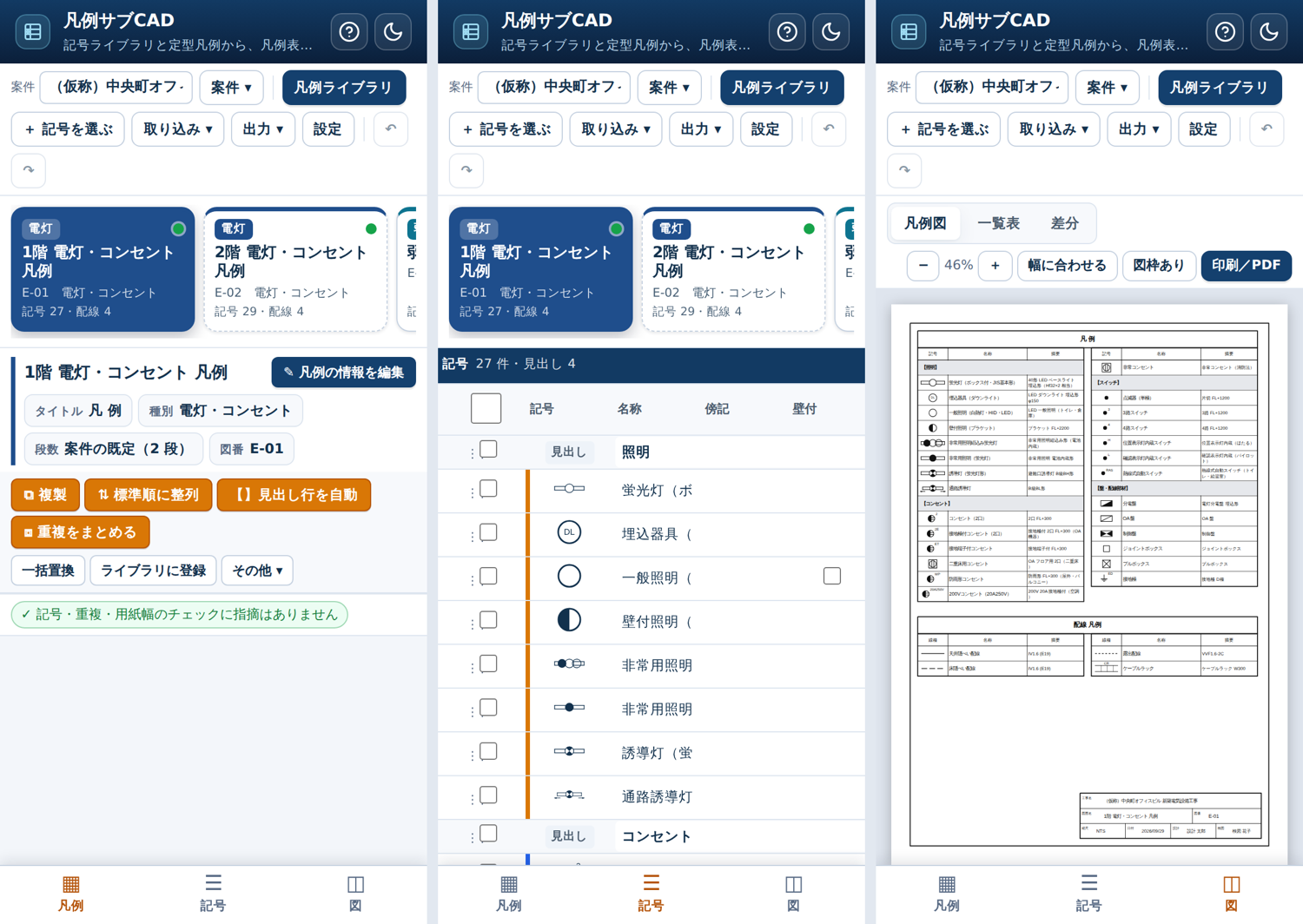

スマホは下のタブで切り替え　狭い画面では下に「凡例／記号／図」のタブが出て、1 画面ずつ大きく表示します。

使い方

1. 「凡例ライブラリ」→ 定型凡例を設備区分・用途で絞って「この凡例から作る」（建物用途の「一式で追加」でもよい）。または「記号を選ぶ」で白紙から、「取り込み」から Excel の記号リスト／でんきCAD の図面／過去の凡例図の DXF
2. 左の表で名称・傍記・壁付・摘要・数量を直す（Enter で次の行、記号欄のクリックで記号を変更、「…」で長さ・矢印など）。右のプレビューが同時に更新
3. 「複製」で 2 階用などを作り、「一括置換」で摘要をまとめて直す。右の「差分」で元の凡例との違いを確認
4. 「出力」から 印刷／PDF・DXF（表だけ／用紙）・PNG・一覧表 CSV。DXF はメインCADで開いて図面の空きに配置

画面が狭いときは、ツール右上の「別タブで全画面で開く」から全画面でお使いください。初回は「サンプル案件を開く」で、複製・差分・置換の動きを見本で試すのが早道です。操作の一覧はツール内の「ヘルプ」にあります。

対応形式と注意点

• 定型凡例の摘要（仕様・取付高さ・電線）は「よくある例」です。案件の仕様・社内基準に合わせて必ず直してください
• DXF の復元は「名称・摘要が文字として並ぶ凡例表」が対象です。記号欄の図形は取り込めますが、文字が線分に分解された図面は行を起こせません（Excel 貼り付けをお使いください）。取り込んだ図形は用紙 mm に換算するので、図面の単位（用紙 mm／実寸 1/100 など）を確認画面で合わせてください
• DXF 書き出しは既定で R12／Shift_JIS（国産CADで文字化けしない組み合わせ）。用紙 mm の実寸（NTS）で、線・円・弧・文字（TEXT）に分解して出力します。レイヤは FRAME／TABLE／SYMBOL／TEXT／MARK
• データはサーバーに送らず、この端末のブラウザ内にだけ保存されます。別の端末へ渡すときは「案件 → JSON ファイルで保存」を使ってください

メインCADで描いた図面の表題欄（図面番号・図面名称・工事名）をあとから何枚もまとめて直すなら、シリーズ5本目の 図枠サブCAD（表題欄の一括修正） をどうぞ。DXF を読み込んで一覧で直し、元の DXF に文字だけ書き戻します。

▶ 分電盤・負荷リスト・凡例・平面図の 4 本をどうつないで使うかは、電気設備サブCADシリーズのまとめで図解しています。

リクエスト・お問い合わせ

「社内様式の欄構成で出したい」「この設備の定型凡例がほしい」「このCADのDXFが読めない」などのご要望があれば、お気軽にお問い合わせからお寄せください。
