電気室・EPS収まりシミュレーターの使い方｜機器配置・入力手順

「電気室・EPS 収まりシミュレーター」は、電気室やEPSの機器・配管・開口レイアウトを、保有距離・動線・搬入・盤扉開閉・縦系統・3Dで確認できるツールです。このページでは、実際の画面を使って入力手順を最初から順に解説します。操作は①部屋 → ②機器 → ③配管 → ④チェックの4ステップで進みます。

このツールでできること

• 電気室／EPSの部屋・扉を設定し、機器・配管（系統別）・ラック・開口を配置
• 操作面・点検面などの保有距離を自動判定（不足は赤で警告）
• 扉から歩ける範囲を見る動線シミュレーションと搬入経路チェック
• 盤の前面扉の開閉シミュレーション（干渉判定）
• 3D立体表示（ドラッグ回転・十字キー・ズーム）
• レイアウトの保存／読込・URL/QR共有・PNG書き出し・印刷

起動方法

記事内に埋め込まれたツール、またはツール単体ページを開くと、最初にスタート画面が表示されます。前回の続きを開く「続きから」、新規で始める「電気室」「EPS」、保存済みJSONを開く選択肢があります。ここでは「電気室」を選んで新規に始めます。

入力したデータはお使いの端末のブラウザ内（localStorage）と共有URLだけで扱われ、サーバーには送信されません。

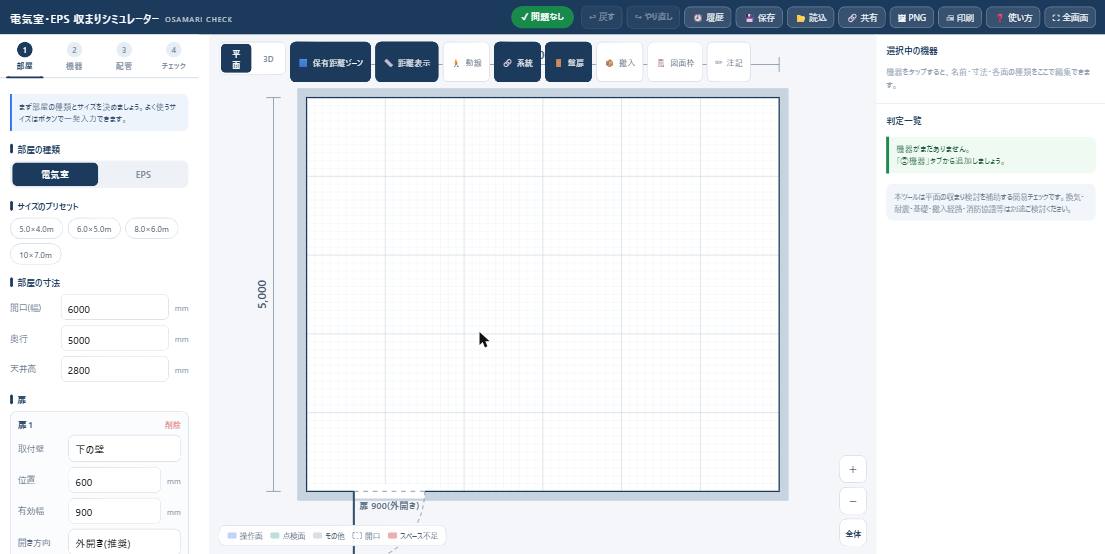

STEP1：部屋を設定する

左パネルの「①部屋」タブで、部屋の基本情報を入力します。

1. 部屋の種類を「電気室」「EPS」から選びます。
2. サイズのプリセット（5.0×4.0m ／ 6.0×5.0m ／ 8.0×6.0m ／ 10×7.0m）で一発入力、または下の欄で個別に入力します。
3. 部屋の寸法で「間口(幅)」「奥行」「天井高」をmmで入力します（例：間口6000・奥行5000・天井高2800）。
4. 扉で「取付壁（下の壁など）」「位置」「有効幅」「開き方向」を設定します。扉が足りなければ「＋ 扉を追加」で複数設置できます。

電気室の扉は避難方向に開く「外開き」が原則です。内開きにすると、開閉範囲と機器の干渉をチェックします。

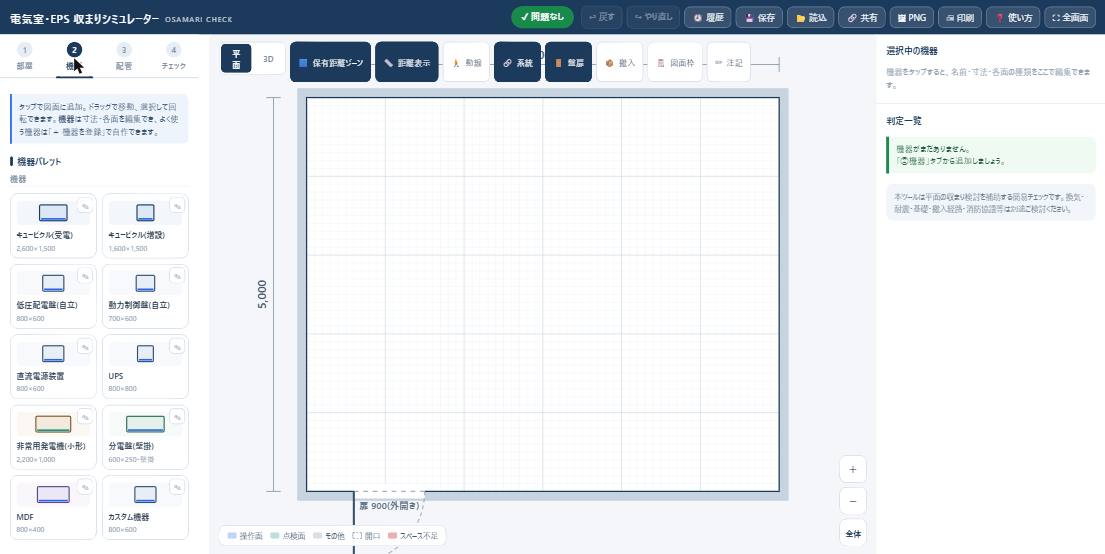

STEP2：機器を配置する

「②機器」タブに切り替えると機器パレットが表示されます。キュービクル（受電／増設）、低圧配電盤、動力制御盤、直流電源装置、UPS、非常用発電機、分電盤、MDF などから選べます。よく使う機器は「＋ 機器を登録」で自作も可能です。

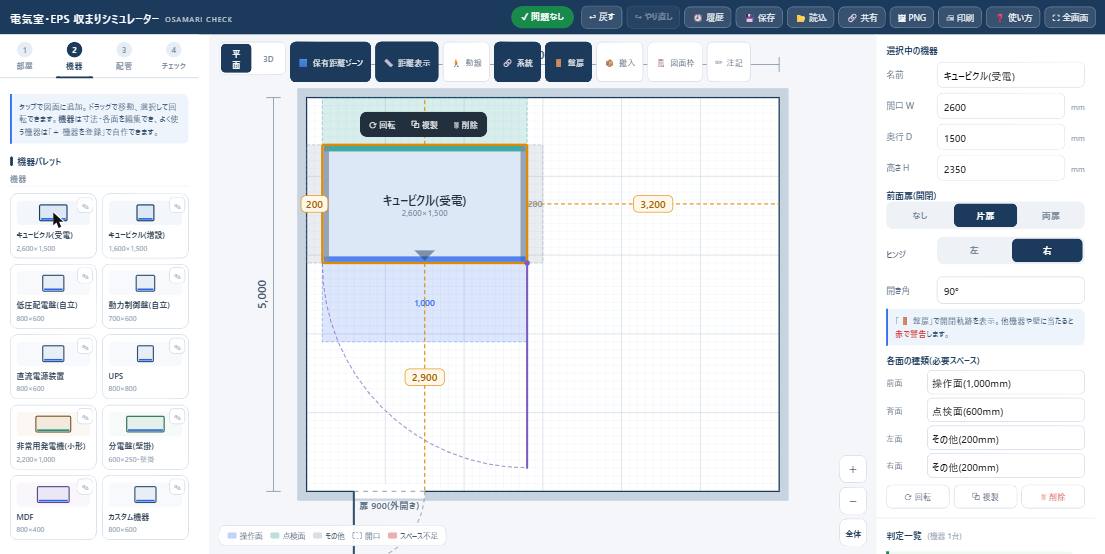

パレットの機器をタップすると図面に追加されます。追加した機器はドラッグで移動（グリッドに吸着）、選択して「回転」ボタンまたはRキーで90°回転、矢印キーで微調整、Deleteで削除できます。

機器を選択すると、右側の「選択中の機器」パネルで詳細を編集できます。設定できる主な項目は次のとおりです。

• 名前・間口W・奥行D・高さH（寸法はmm）
• 前面扉（開閉）：なし／片扉／両扉、ヒンジ左右、開き角
• 各面の種類（必要スペース）：前面＝操作面(1,000mm)、背面＝点検面(600mm)、左右＝その他(200mm) など
• 機器のまわりに表示される色帯が保有距離ゾーン（青＝操作面／緑＝点検面／グレー＝その他）で、壁や隣の機器までの距離も数値で表示されます。

STEP3：配管・ラック・開口を追加する

「③配管」タブでは、配管・ラック・開口をまとめて配置します。パレットから選んでタップで追加します。

• 配管：置くと選択状態になり、系統ごとに管種・呼び径・本数を設定できます（3Dでは床→天井の縦管として表示）。図面上で配管を選び「🔧 配管の設定」からも編集できます。
• ラック：頭上配置を想定し、保有距離・重なり判定の対象外です。
• 開口：床・スラブの抜きです。機器の操作面・点検面にかかると判定します。

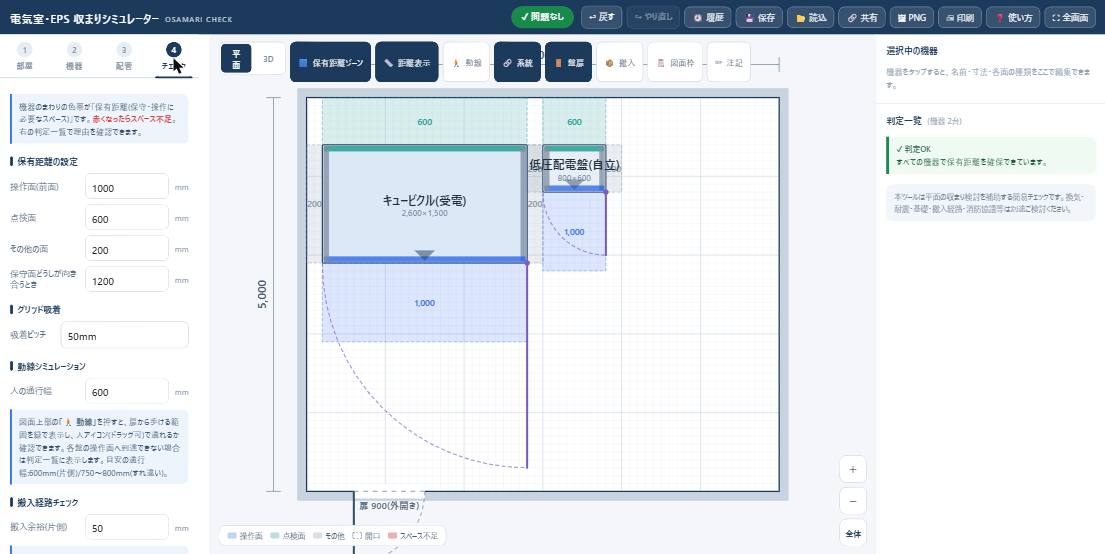

STEP4：チェックで判定する

「④チェック」タブで、保有距離の判定と各種設定を確認します。機器まわりの色帯が保有距離で、不足すると赤く表示され、右の「判定一覧」に理由が出ます。すべて確保できていれば「判定OK」と表示されます。

このタブで調整できる主な設定は次のとおりです。

• 保有距離の設定：操作面(前面)・点検面・その他の面・保守面どうしが向き合うときの距離
• グリッド吸着：吸着ピッチ（例：50mm）
• 動線シミュレーション：人の通行幅
• 搬入経路チェック：搬入余裕（片側）

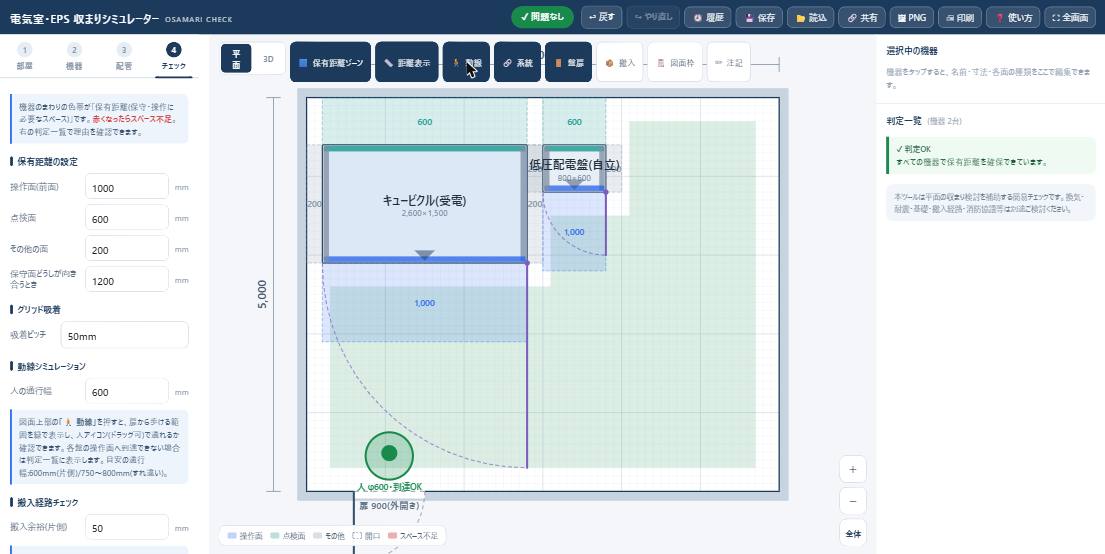

動線シミュレーション

図面上部の「🚶 動線」を押すと、扉から歩ける範囲が緑で表示され、人アイコン（φ600など）をドラッグして通れるか・盤の操作面へ到達できるかを確認できます。到達できない場合は判定一覧に表示されます。目安の通行幅は600mm（片側）／750〜800mm（すれ違い）です。

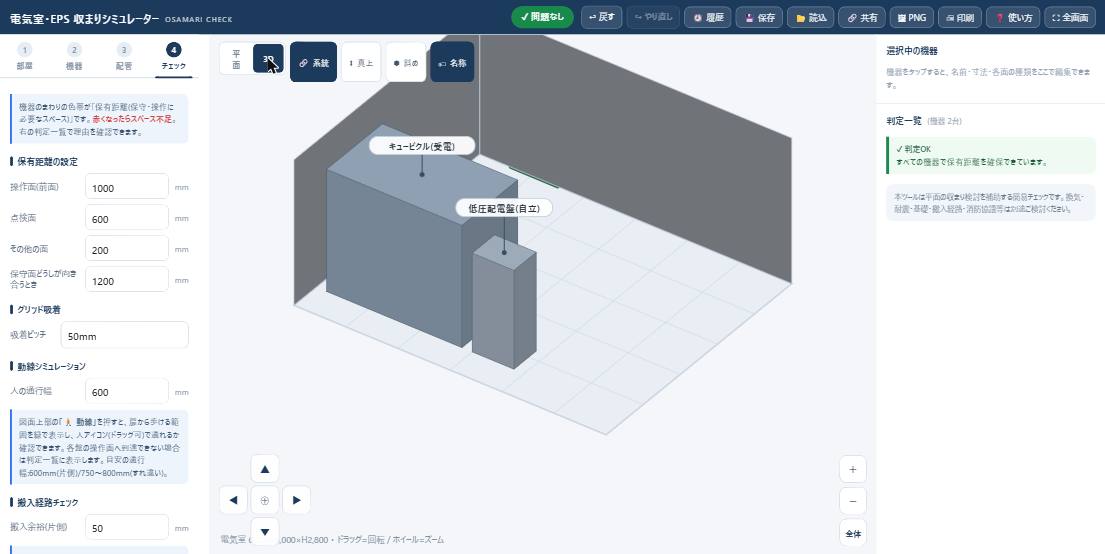

3D立体表示で確認する

上部の「3D」ボタンで立体表示に切り替わります。機器が高さ（プロパティのH）どおりに立体化され、ドラッグで回転、十字キーで視点移動、ホイールでズームできます。「真上」「斜め」などの視点切替や、機器名称の表示切替も可能です。

保存・共有・書き出し

上部ツールバーから、作成したレイアウトを保存・共有・出力できます。

• 保存／読込：レイアウトをJSONファイルに書き出し／読み込み

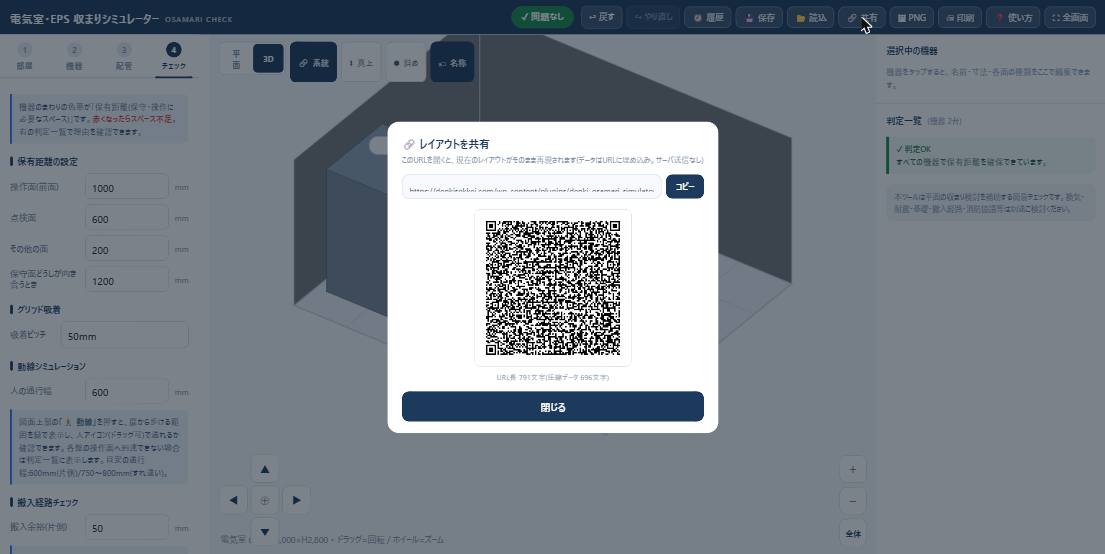

• 共有：現在のレイアウトを再現するURLとQRコードを生成（データはURLに埋め込み、サーバー送信なし）
• PNG／印刷：図面を画像として書き出し、または印刷
• 全画面：ツールを全画面表示に切替（キーボードのFでも切替可）

実際に使ってみる

ツールは元の紹介記事に埋め込んでいます。「電気室・EPSの「収まり」をブラウザで検証｜収まりシミュレーターの使い方」を開き、本記事の手順に沿って実際に操作してみてください。

まとめ

電気室・EPSの収まりは、①部屋 → ②機器 → ③配管 → ④チェックの順に入力するだけで、保有距離・動線・搬入・盤扉開閉・3Dをまとめて確認できます。判定結果はURL/QRやPNGで共有でき、検討から現場確認までスムーズに進められます。ぜひ実務にお役立てください。
