分電盤調査・マッピングツールの使い方｜既設回路の記録手順

「既設分電盤 調査・マッピングツール」は、現場での分電盤の調査・記録をブラウザだけで行い、Excelにまとめて出力できる無料ツールです。このページでは、実際の画面を使って入力手順を最初から順に解説します。

このツールでできること

• 平面図に分電盤をピン留めしてマッピング（状態・用途で色分け）
• カメラ撮影（撮影計画・写真合成・EXIF自動補正）
• 回路リスト管理（住宅／事務所／店舗／動力盤プリセット、容量整合チェック）
• 主幹（メイン）情報の記録（メーカー・型番・主幹ブレーカー・契約容量など）
• 調査状況の統計表示と、Excel出力
• 入力の自動保存・共有・復元

起動とプロジェクトの準備

ツールを開くと、上部に「プロジェクト」の選択があります。物件ごとにプロジェクトを分けて管理でき、「＋新規」で追加、「名称」で名前変更ができます。入力内容はこの端末のブラウザ内に自動保存され、サーバーには送信されません。

STEP1：調査情報を入力する

「調査情報（このプロジェクト）」に、物件名／建物名・所在地・調査日・調査者を入力します。ここで入れた内容はExcel出力の表紙情報にも使われます。

STEP2：平面図にピン留めする

「平面図」の「＋平面図を追加」から、建物全体や階別の図面画像をアップロードします。図面をクリックするとピンを配置でき、ピンをドラッグで移動、右クリックでメニュー、Ctrl＋ホイールまたはピンチでズームできます。分電盤の状態・用途に応じてピンが色分けされ、どこに何があるかひと目で把握できます。

STEP3：分電盤を追加して撮影する

「分電盤一覧」の「＋新規分電盤」で盤を追加すると、編集エリアが開きます。

• 撮影計画（フレーム枠）：テンプレートで「左／中／右」などの枠を決めておくと、撮り忘れ・撮り間違いを防げます
• 写真：「撮影する」でスマホのカメラが起動、または「写真を選択」で追加。盤面全体→銘板→各ブレーカーの順がおすすめで、撮影日時は自動取込
• 写真の合成もワンクリックで行えます

STEP4：主幹（メイン）情報を入力する

「分電盤・主幹（メイン）情報」で、盤の基本情報を入力します。

• 名称・記号／設置場所
• 状態（未調査／入力中／完了／要再訪）・用途区分（電灯／動力／非常／特殊 ほか）
• メーカー・型番・相数・電圧
• 主幹ブレーカー（A・極数・型番）・契約容量・漏電遮断器（ELB）

STEP5：回路リストを入力する

「回路リスト」で各回路を入力します。「＋行を追加」「＋5行」「＋10行」で行を増やせるほか、回路プリセット（住宅／事務所・オフィス／店舗／動力盤など）を選んで「プリセット追加」すると、代表的な回路構成を一括入力できます。

各行に回路名称・用途／給電先・定格(A)・極数・メーカー・型番・備考を入力します。主幹に対して子回路合計が過大な場合は「⚠ 子回路合計が主幹×1.5を超過」のように容量整合チェックが表示され、入力ミスや過負荷の気づきになります。

一覧・検索・統計で全体を把握する

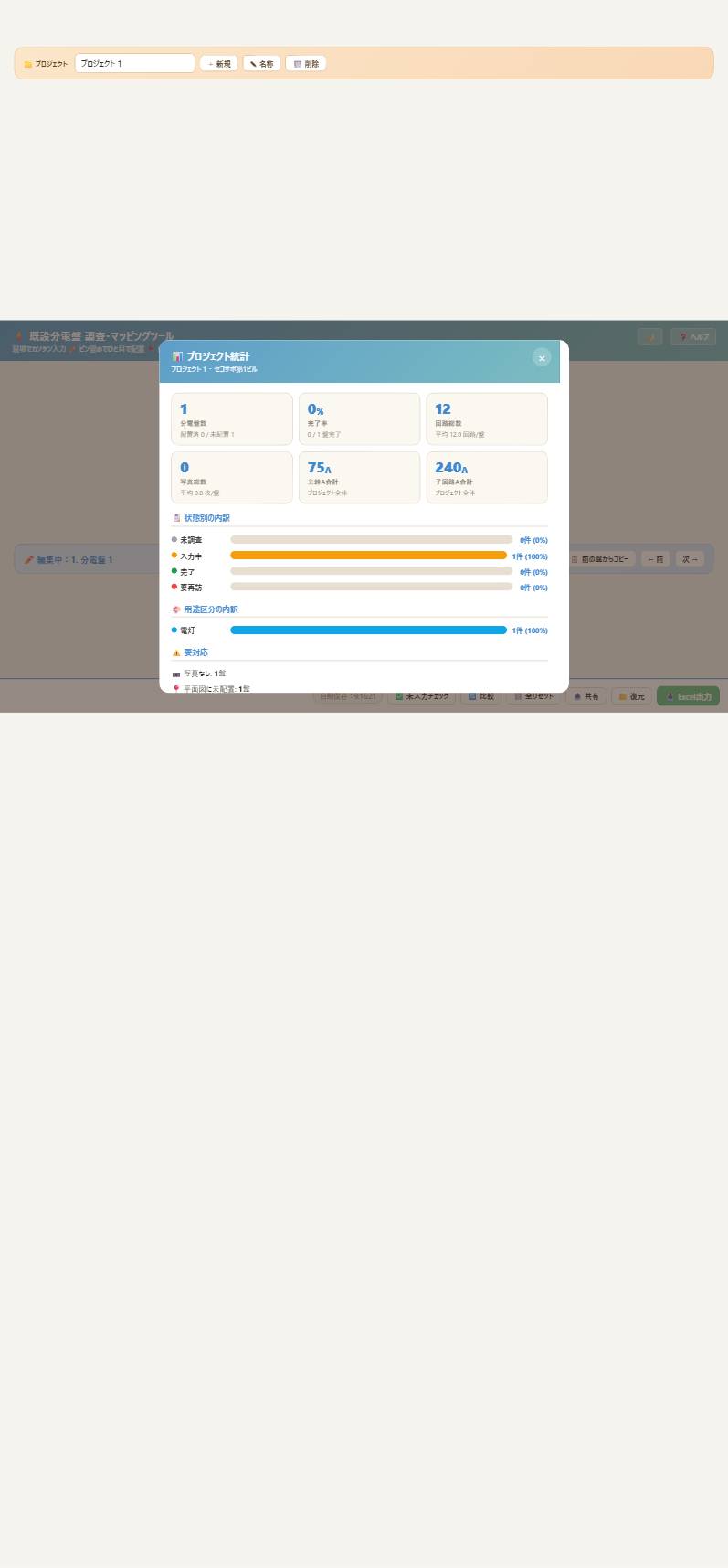

「分電盤一覧」では、盤名・場所・回路・備考での検索や、状態・用途（電灯／動力／非常／特殊）での絞り込みができます。「統計」を開くと、分電盤数・完了率・回路総数・写真総数・主幹A合計・子回路A合計に加え、状態別・用途区分別の内訳や「要対応（写真なし・平面図未配置）」が一覧で確認できます。

Excel出力・共有・復元

画面下部のツールバーから、調査結果をまとめて活用できます。

• Excel出力：調査情報・分電盤・回路リストをExcelにまとめて書き出し
• 共有：入力内容を共有／復元：保存データから戻す
• 未入力チェック：入力漏れの確認／比較：内容の比較
• 自動保存：編集内容はブラウザ内に自動保存

実際に使ってみる

ツールは元の紹介記事に埋め込んでいます。「既設分電盤 調査・マッピングツール」を開き、本記事の手順に沿って実際に操作してみてください。

まとめ

既設分電盤 調査・マッピングツールは、①調査情報 → ②平面図ピン留め → ③分電盤追加・撮影 → ④主幹情報 → ⑤回路リストの順に入力するだけで、現場の分電盤調査を記録し、統計やExcel出力までまとめて行えます。インストール・会員登録不要でブラウザだけで使えるので、ぜひ現場でお役立てください。
