電圧降下計算ツールの使い方｜降下率・末端電圧・ケーブルサイズの求め方

「電圧降下 簡易計算ツール」は、回路の電圧・電流・こう長・電線サイズなどから、内線規程準拠の簡易式で電圧降下・電圧降下率・末端電圧を計算し、許容内かどうかを判定できるツールです。専門知識がなくても答えられる「かんたん設問」モードにも対応しています。このページでは、実際の画面を使って手順を解説します。

このツールでできること

• 電圧降下（e）・電圧降下率・末端電圧を計算し、許容値との判定を表示
• かんたん設問（4つの設問に答えるだけ）／詳細入力の2モード
• 許容超過時に許容内に収まる最小サイズを提案（ワンタップで適用）
• 基準許容電流との照合、こう長と電圧降下率のグラフ、計算式・内訳・電路イメージの表示
• 案件情報・現場写真の添付、計算書の印刷（写真は端末内で処理）

※ 内線規程準拠の簡易式による試算です。管内収納や多条布設では電流減少係数を考慮し、最終判断は有資格者が行ってください。

STEP1：条件を入力する（かんたん設問）

左の「かんたん設問」で、次の項目を選ぶだけで計算できます。「設問に答えて入力する」から、4つの質問に答える形でも入力できます。

• 目的（降下率を確認 など）・区間（幹線(低圧) など）
• 回路（照明100V など＝相・電圧）・負荷（電流A）
• こう長（m）・電線（2.0mm VVF などサイズ）
• 案件名・現場写真は「案件情報（任意）」から追加でき、計算書に載せられます

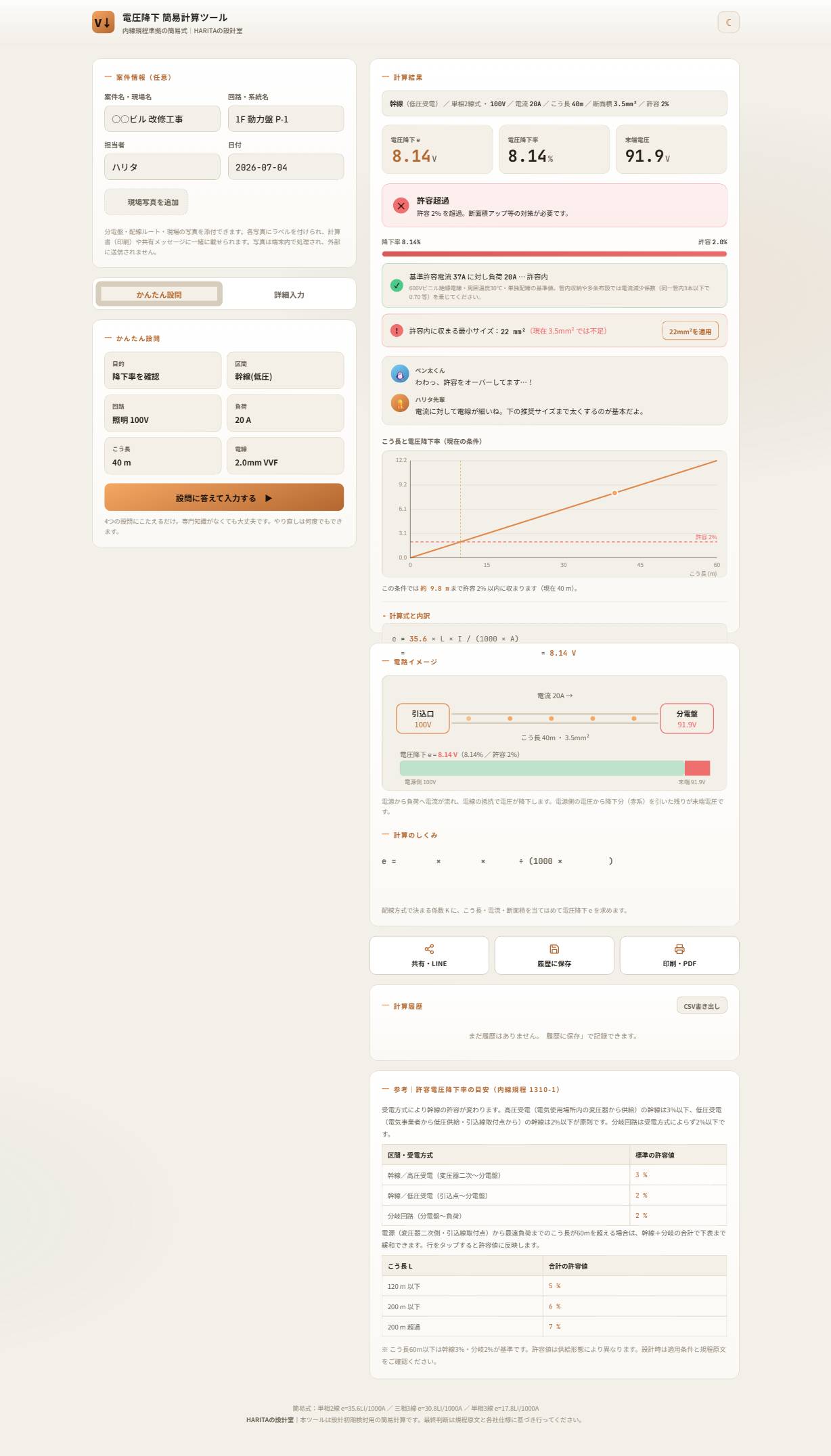

STEP2：計算結果と判定を確認する

右の「計算結果」に、電圧降下・電圧降下率・末端電圧が表示され、許容値との判定が出ます。

• 電圧降下 e／電圧降下率／末端電圧（例：8.14V／8.14%／91.9V）
• 許容判定：許容%を超えると「許容超過」と表示（例：許容2%超過）
• 基準許容電流との照合（例：基準37Aに対し負荷20A…許容内）
• 許容内に収まる最小サイズの提案（例：22mm²）を「◯◯を適用」でワンタップ反映
• こう長と電圧降下率のグラフで「何mまで許容内か」も確認できます

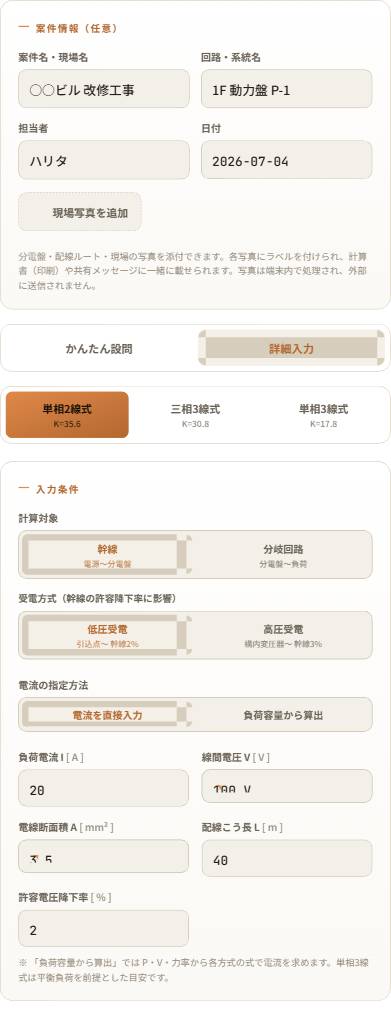

詳細に条件を指定する（詳細入力）

「詳細入力」タブに切り替えると、相方式・電圧・電流・こう長・断面積・力率・許容率などを自分で細かく指定して計算できます。計算式と内訳・電路イメージも表示されるので、根拠を確認しながら検討できます。

実際に使ってみる

ツールは元の紹介記事に埋め込んでいます。「電圧降下 簡易計算ツール」を開き、本記事の手順に沿って実際に操作してみてください。

まとめ

電圧降下 簡易計算ツールは、回路条件を選ぶだけで電圧降下・降下率・末端電圧を計算し、許容判定や必要な最小サイズまで提案してくれます。かんたん設問と詳細入力の両モードに対応し、グラフや計算式で根拠も確認できるので、幹線・分岐の電線サイズ検討を素早く進められます。
