動力盤 主幹ブレーカー選定ツールの使い方｜200V三相・幹線ケーブル自動選定

「200V三相動力盤 主幹選定ツール（主幹えらびナビ）」は、盤につなぐ電動機を入力するだけで、主幹ブレーカー（NFB）と幹線ケーブルの参考サイズを自動で選定できるツールです。負荷区分表にもとづくステップ形式で、迷わず選定できます。このページでは、実際の画面を使って手順を解説します。

このツールでできること

• 電動機の合計出力（ΣkW）から最大使用電流を算出
• 主幹ブレーカー（NFB）のフレーム(AF)／定格電流(AT)を選定
• 幹線ケーブル（CVTサイズ）と最大亘長の目安を提示
• 直入れ始動（DOL）する最大電動機を考慮した選定
• 盤の概念図と選定根拠の表示、CSV書き出し・コピー・履歴保存

※ 本ツールは負荷区分表および一般的な200V三相誘導電動機を想定した参考値です。最終的な設計・施工は、必ず電気主任技術者または有資格者が内線規程等の最新の法令・規格に基づいて行ってください。

基本の流れ

上部のステップ「①基本情報 → ②負荷入力 → ③始動方式 → ④結果」に沿って進めます。

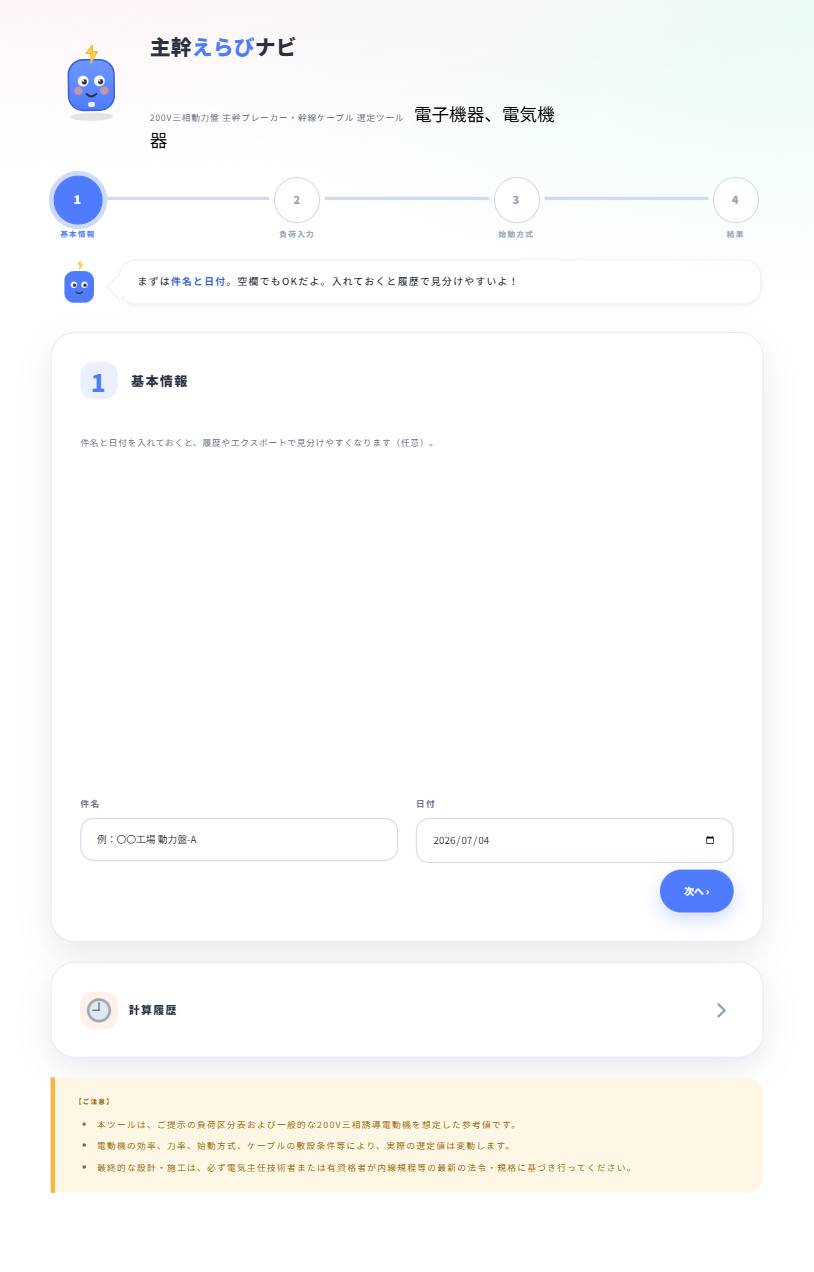

STEP1：基本情報を入力する

「基本情報」で件名・日付を入力します。空欄でも進められますが、入れておくと計算履歴やエクスポートで見分けやすくなります。

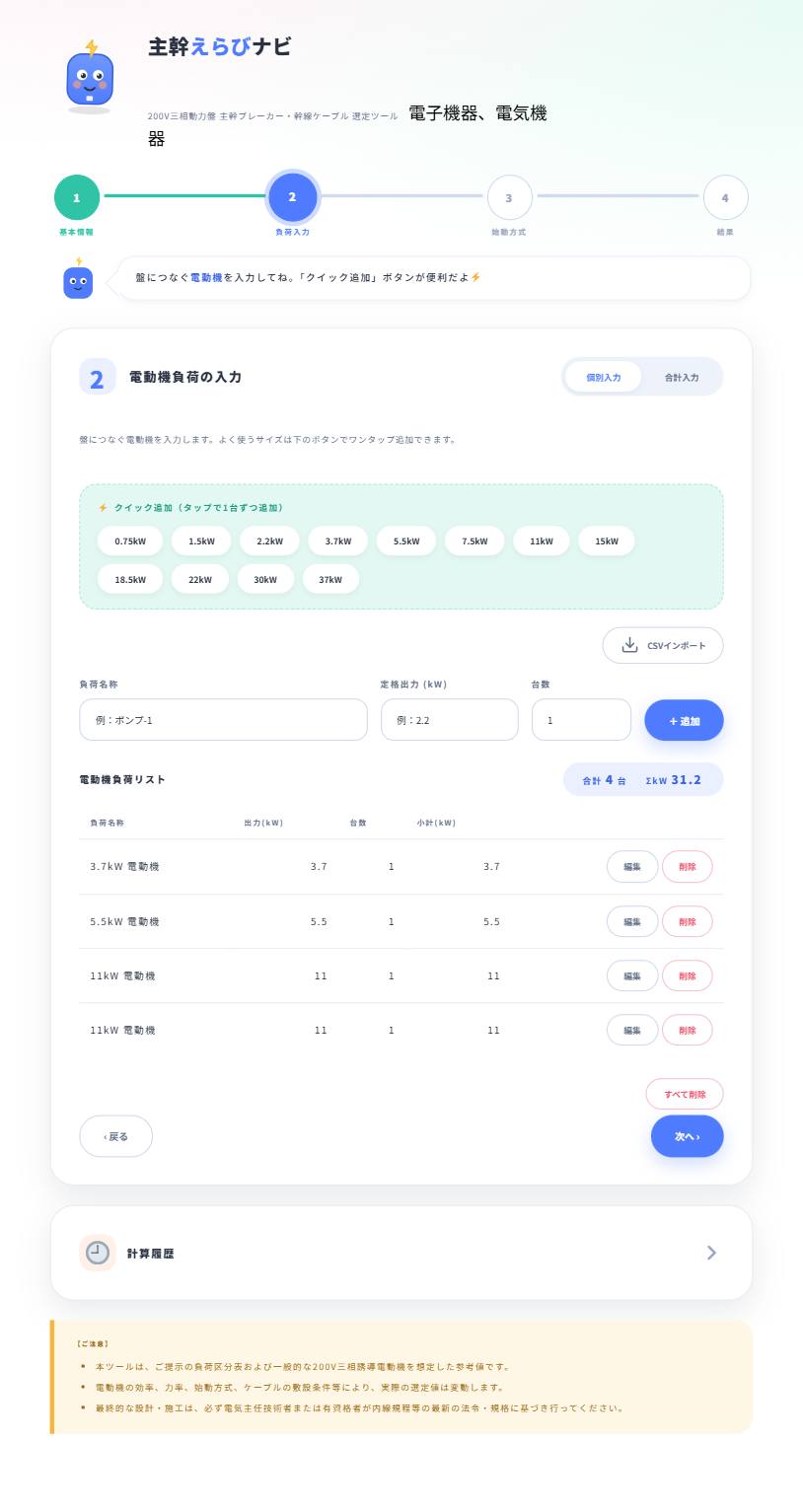

STEP2：電動機の負荷を入力する

「負荷入力」で、盤につなぐ電動機を登録します。

• クイック追加：0.75〜37kWのボタンでワンタップ追加（1台ずつ）
• 個別入力／合計入力：負荷名称・定格出力(kW)・台数を入力。CSVインポートにも対応
• 登録すると電動機負荷リストに一覧表示され、合計台数とΣkW（例：4台／31.2kW）が自動集計されます

STEP3：始動方式を選ぶ

「始動方式」で、直入れ始動（DOL）する電動機のうち最も大きいものを選びます。「いちばん大きい機種にする」でワンタップ選択もできます。選んだら「サイズを選定する」を押します。

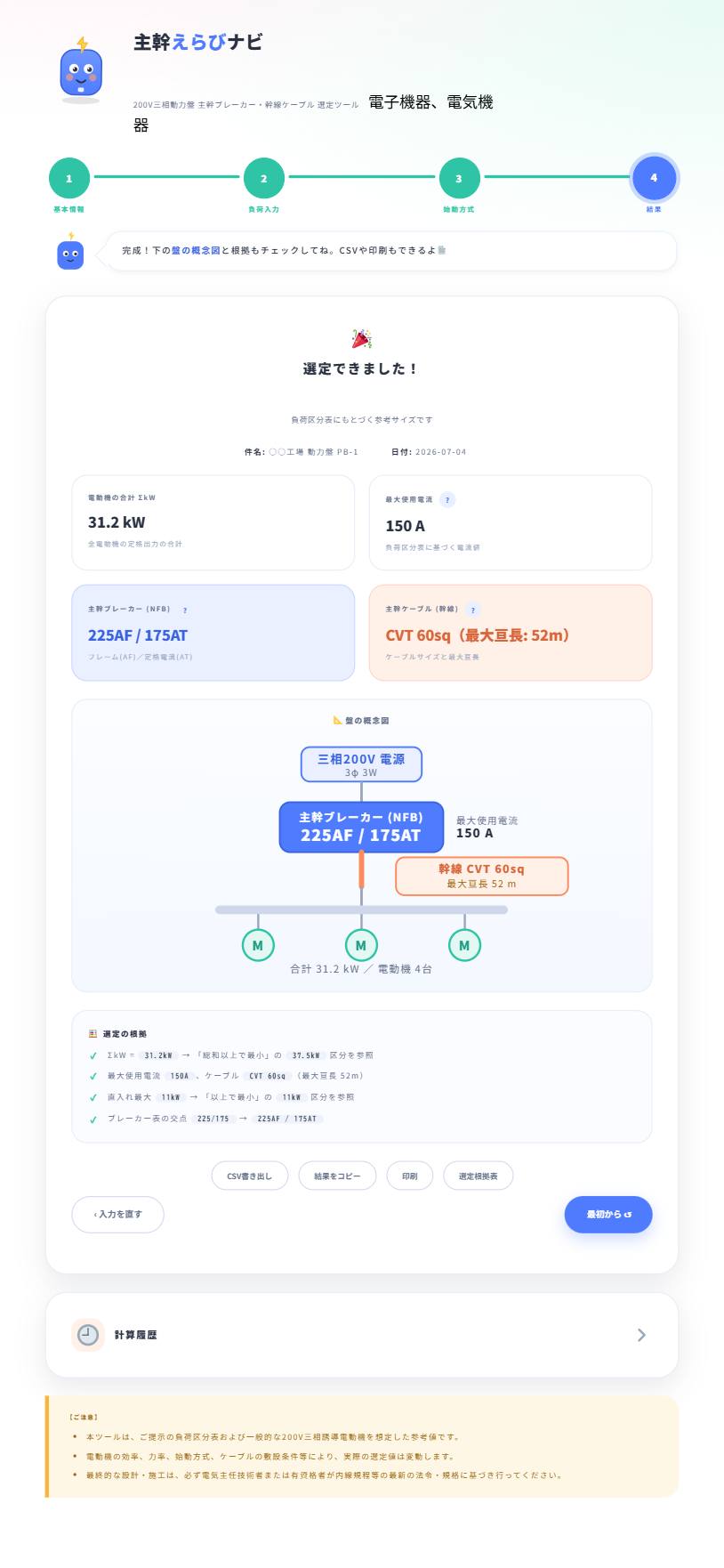

STEP4：選定結果を確認する

「結果」に、負荷区分表にもとづく参考サイズが表示されます。

• 電動機の合計 ΣkW（例：31.2kW）と最大使用電流（例：150A）
• 主幹ブレーカー（NFB）：フレーム(AF)／定格電流(AT)（例：225AF／175AT）
• 主幹ケーブル（幹線）：CVTサイズと最大亘長（例：CVT 60sq／最大亘長52m）
• 盤の概念図（三相200V電源→主幹ブレーカー→幹線→電動機）と、選定の根拠を表示

結果はCSV書き出し・コピーができ、計算履歴として保存・呼び出しもできます。

実際に使ってみる

ツールは元の紹介記事に埋め込んでいます。「200V三相動力盤 主幹選定ツール」を開き、本記事の手順に沿って実際に操作してみてください。

まとめ

200V三相動力盤 主幹選定ツールは、電動機を入力するだけで、最大使用電流・主幹ブレーカー・幹線ケーブルの参考サイズを自動選定できます。盤の概念図や選定根拠も表示されるので、動力盤の主幹・幹線検討を素早く見通しよく進められます。
