分電盤 単線結線図 作成ツールの使い方｜相別集計・電圧降下計算

「分電盤作成ツール」は、分電盤の基本情報と分岐回路を入力するだけで、単線結線図の自動作図・相別集計・主幹容量チェック・電圧降下計算までブラウザだけで行えるツールです。このページでは、実際の画面を使って手順を解説します。

このツールでできること

• 盤の基本情報（相方式・主幹AT/AF・極数など）と分岐回路を入力
• 入力データから単線結線図を自動作図（負荷名・ブレーカー・電線・こう長を表示）
• 主幹容量チェック（相バランス・使用率）と電圧降下計算を根拠付きで表示
• レイアウト表示、用語集・許容電流表の参照
• PNG／PDF／CSV／JSONで書き出し・保存、印刷に対応

画面の構成

上部のタブで「入力／レイアウト／結線図／計算表／印刷」を切り替えます。ツールバーには、Undo／Redo、ガイド、用語、許容表、保存／開く、PNG／PDF／CSV、印刷、JSONの書き出し／読み込み、クリアが並びます。データはお使いの端末内に保存され、外部には送信されません。

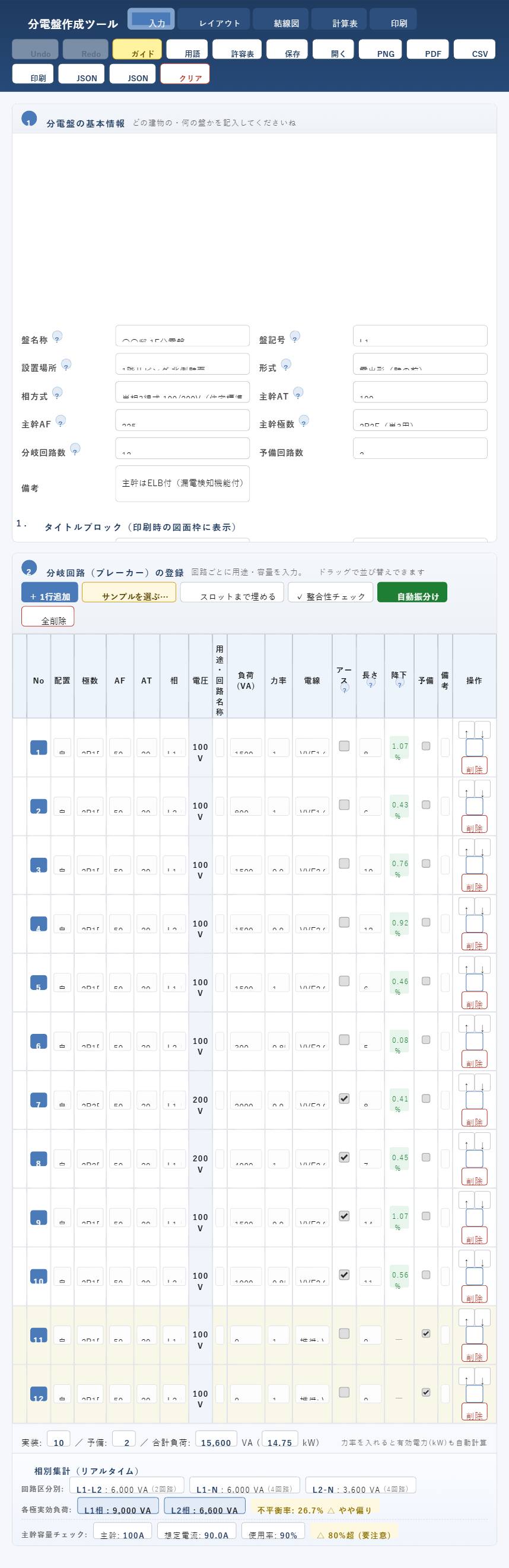

STEP1：分電盤の基本情報を入力する

「入力」タブの「分電盤の基本情報」で、どの建物の・何の盤かを設定します。

• 盤名称・盤記号・設置場所
• 形式：露出形（壁の前）／埋込形（壁内）／半埋込形
• 相方式：単相2線式100V／200V、単相3線式100/200V（住宅標準）、三相3線式200V、三相4線式200/400V
• 主幹AT・主幹AF・主幹極数（例：AT100・AF225・2P2E）
• 分岐回路数・予備回路数・備考

STEP2：分岐回路を入力する

基本情報の下に続く回路リストで、分岐回路を1回路ずつ入力します。負荷名（照明・コンセント・冷蔵庫・エアコン・IH調理器など）、負荷容量（VA）、ブレーカーの極数・定格、接続相、電線種別・サイズ、こう長などを設定します。入力に応じて、次の結線図と計算表が自動で更新されます。

STEP3：単線結線図を確認する

「結線図」タブでは、入力データから単線結線図が自動生成されます。主幹（例：2P2E 100A AF225）から各分岐回路へのつながり、ブレーカー種別・容量、負荷名・VA、電線種別・サイズ・こう長が表示されます。「1行に並べる回路数」や「負荷／電線」の表示切替ができ、SVGや結線図PDFで書き出せます。

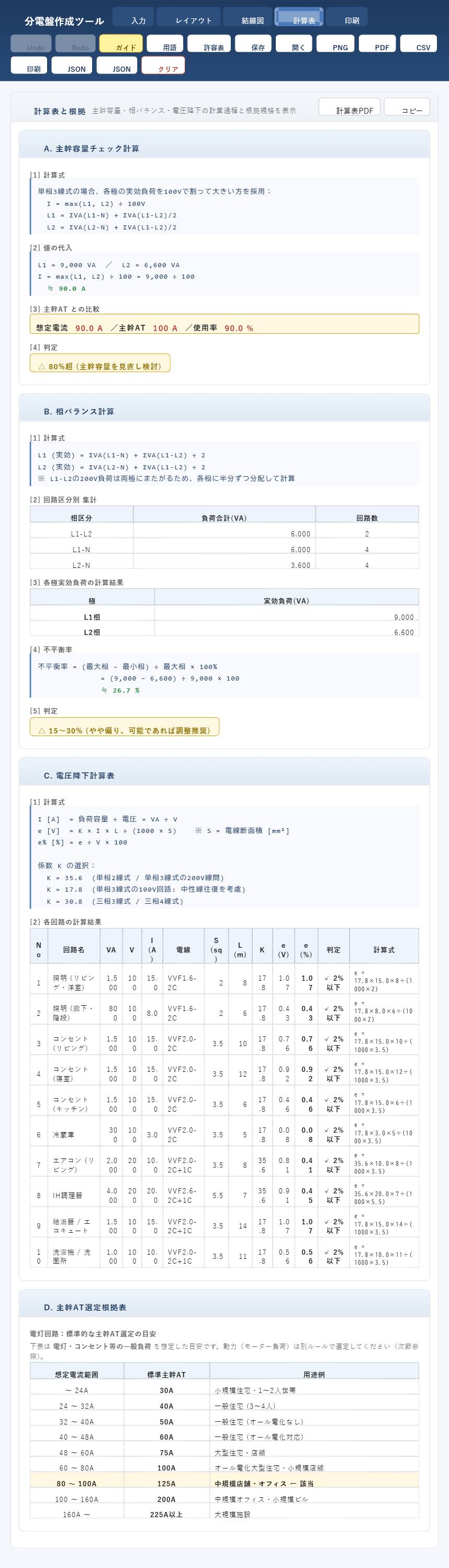

STEP4：計算表で根拠を確認する

「計算表」タブでは、主幹容量・相バランス・電圧降下の計算過程と根拠規格を確認できます。たとえば単相3線式では各極の実効負荷を100Vで割って大きい方を採用し（I=max(L1,L2)÷100V）、想定電流と主幹ATの使用率が表示されます。計算表はPDF出力やコピーができ、そのまま検討資料に使えます。

印刷・書き出し

作成した内容は、上部ツールバーから活用できます。

• PNG／PDF：結線図や計算表を画像・PDFで出力
• CSV：回路データを表計算用に書き出し
• 保存／JSON：入力内容をJSONで書き出し・読み込み（「開く」で復元）
• 印刷：そのまま印刷。用語集・許容電流表もツール内で参照できます

実際に使ってみる

ツールは元の紹介記事に埋め込んでいます。「分電盤作成ツール」を開き、本記事の手順に沿って実際に操作してみてください。

まとめ

分電盤作成ツールは、①基本情報 → ②分岐回路の入力だけで、単線結線図の自動作図と相別集計・主幹容量チェック・電圧降下計算までまとめて行えます。根拠つきの計算表やPDF/CSV/JSON出力に対応しているので、分電盤の検討・図面作成・提出資料づくりを効率化できます。ぜひご活用ください。
