電線管サイズ選定ツールの使い方｜占有率32%・48%の自動計算手順

「配管サイズ算出ツール」は、電線管に通すケーブルの合計断面積から、占有率にもとづいて必要な電線管サイズを自動で選定できるツールです。占有率32％／48％の2基準でリアルタイムに判定し、配管種別ごとに比較できます。このページでは、実際の画面を使って手順を解説します。

このツールでできること

• ケーブルの合計断面積から、占有率32％／48％の2基準で電線管サイズを自動選定
• 厚鋼(G)・薄鋼(C)・ねじなし(E)・CD・PF・PE・VE・HIVE・FEPなど配管種別ごとに比較
• ケーブルは規格リスト選択・直接入力・直径入力に対応（断面積を自動計算）
• クイック追加・将来用の追加、複数ケーブルの一括管理
• 案件保存・履歴・Excel出力・印刷に対応

基本の流れ

操作は「①ケーブルを入力 → ②配管種別を選ぶ → ③結果を確認」の3ステップです。入力するとその場で自動計算されます。

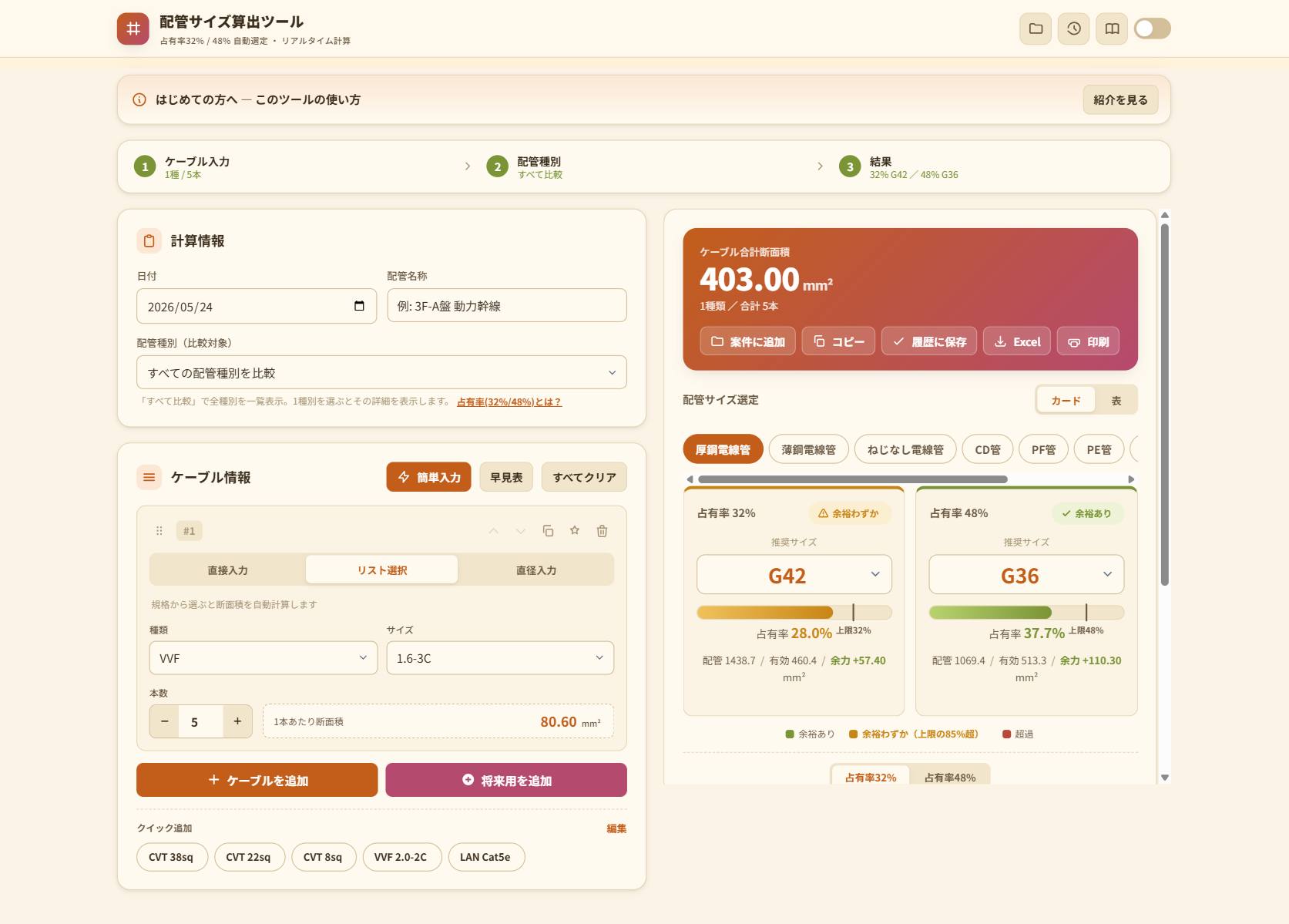

STEP1：ケーブルを入力する

左の「ケーブル情報」で、通すケーブルを1本ずつ登録します。

• 入力方法：リスト選択（規格から選ぶと断面積を自動計算）／直接入力／直径入力
• 種類・サイズ・本数：600V CVT／CV(3C・4C)／VVF／ICT／LANなどから選択
• クイック追加：CVT 38sq／22sq／8sq、VVF 2.0-2C、LAN Cat5e などをワンタップで追加。「将来用を追加」で予備も見込めます
• 登録すると右上にケーブル合計断面積（例：403.00mm²／合計5本）が表示されます

STEP2：配管種別を選ぶ

「計算情報」の「配管種別（比較対象）」で、比較したい配管を選びます。「すべての配管種別を比較」で全種別を一覧表示、1種別を選ぶとその詳細を表示します。

STEP3：選定結果を確認する

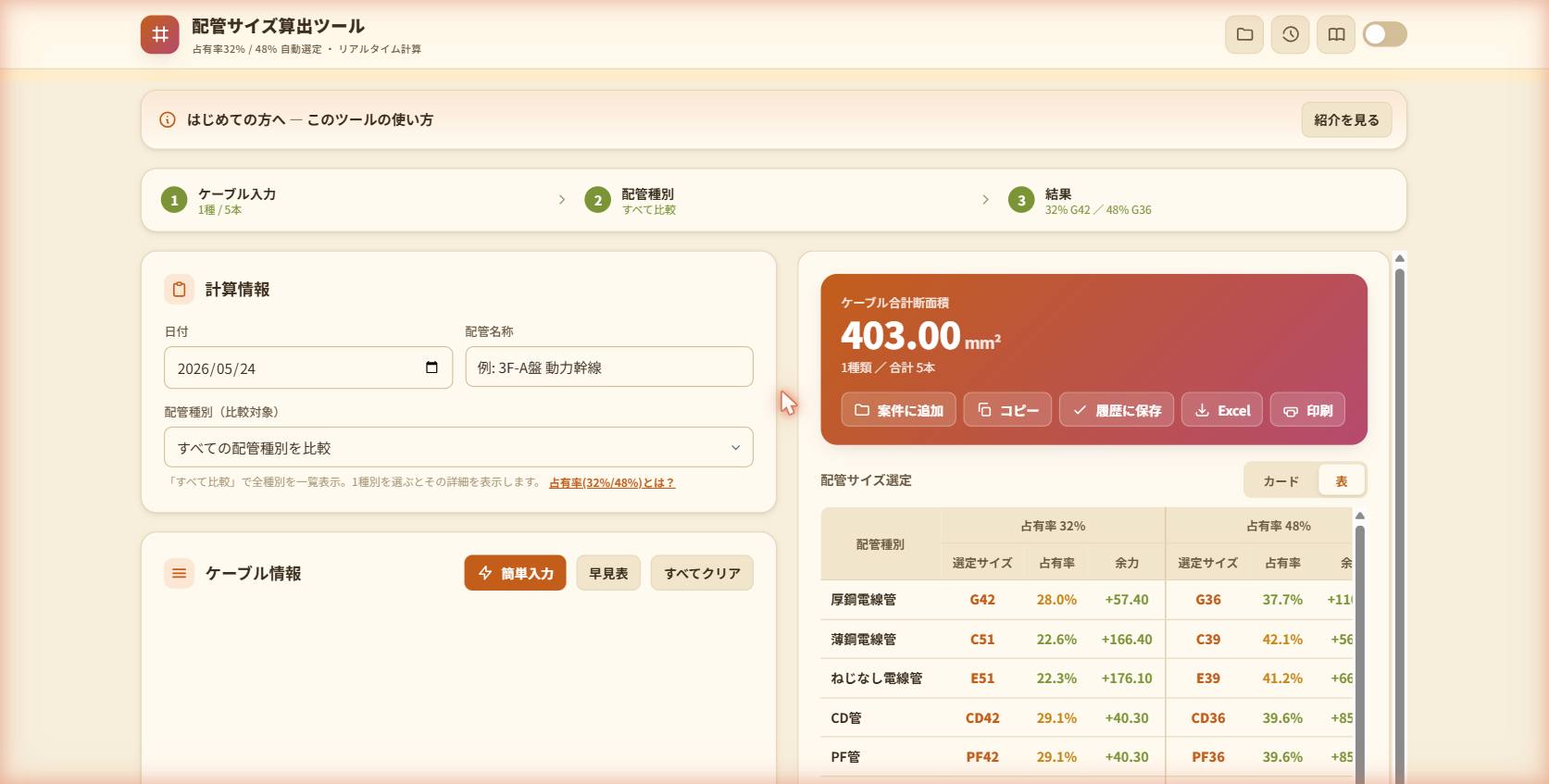

右の「配管サイズ選定」に結果が表示されます。「カード」表示では占有率32％・48％それぞれの推奨サイズと余裕（余裕あり／余裕わずか）が、「表」表示では配管種別ごとの選定サイズ・占有率・余力を一覧で比較できます。占有率32％は将来の増設余地を見込んだ基準、48％は電技・内線規程で一般的な上限の目安です。

保存・出力

選定結果はそのまま資料として活用できます。

• 案件に追加／履歴に保存：計算内容を保存して呼び出し
• コピー／Excel／印刷：結果をコピー、Excel出力、印刷
• 早見表：ケーブルや配管の早見表をツール内で参照

実際に使ってみる

ツールは元の紹介記事に埋め込んでいます。「配管サイズ算出ツール」を開き、本記事の手順に沿って実際に操作してみてください。

まとめ

配管サイズ算出ツールは、ケーブルを入力するだけで、占有率32％／48％の2基準から配管種別ごとの電線管サイズを自動選定できます。カード／表で比較でき、Excel出力や履歴保存にも対応しているので、電線管の選定・拾い出しを素早く正確に進められます。
