ハンドホールサイズ計算ツールの使い方｜配管面積計算と配置計画の手順

「ハンドホール計算＆配置計画ツール」は、FEP・PF管・VE管・CD管に対応した配管面積の計算と、ハンドホールの加工有効範囲（1〜3段の段違い形状）への最適配置を検討できるツールです。ドラッグ＆ドロップや自動パッキングで収まりを検証し、図面付きのPDF／画像レポートまでブラウザで完結します。このページでは、実際の画面を使って手順を解説します。

このツールでできること

• FEP／PF管／VE管／CD管を1つの図面に混在配置し、配管断面積の合計を自動計算
• ハンドホールの加工有効範囲を段別（1〜3段）に幅×高さで指定
• 自動パッキング（FFDアルゴリズム）で「とにかく収める」最適配置
• マウス・タッチ・キーボードで1mm単位の精密配置（ドラッグで微調整）
• PDF／PNG出力、案件の保存・書出・読込、現場配置計画（ハンドホール番号配置）

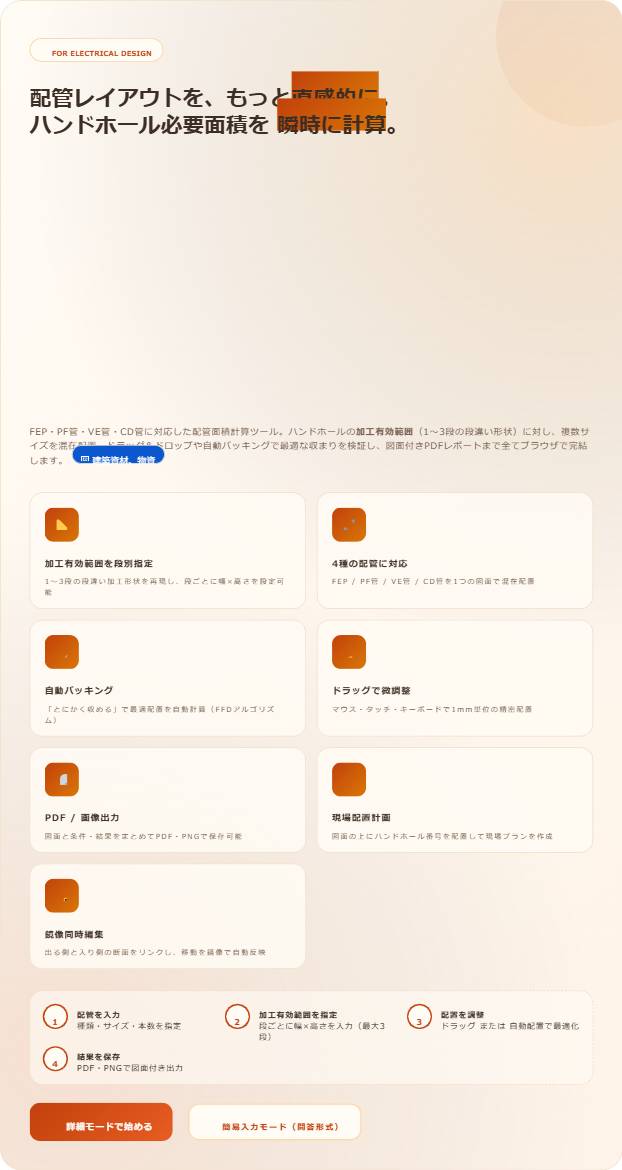

ツールの概要

上部の「案件」で案件を保存・管理でき、操作は「①配管を入力 → ②加工有効範囲を指定 → ③配置を調整 → ④結果を保存」の4ステップです。はじめての方は「簡易入力モード（問答形式）」、細かく設定したいときは「詳細モードで始める」を選びます。

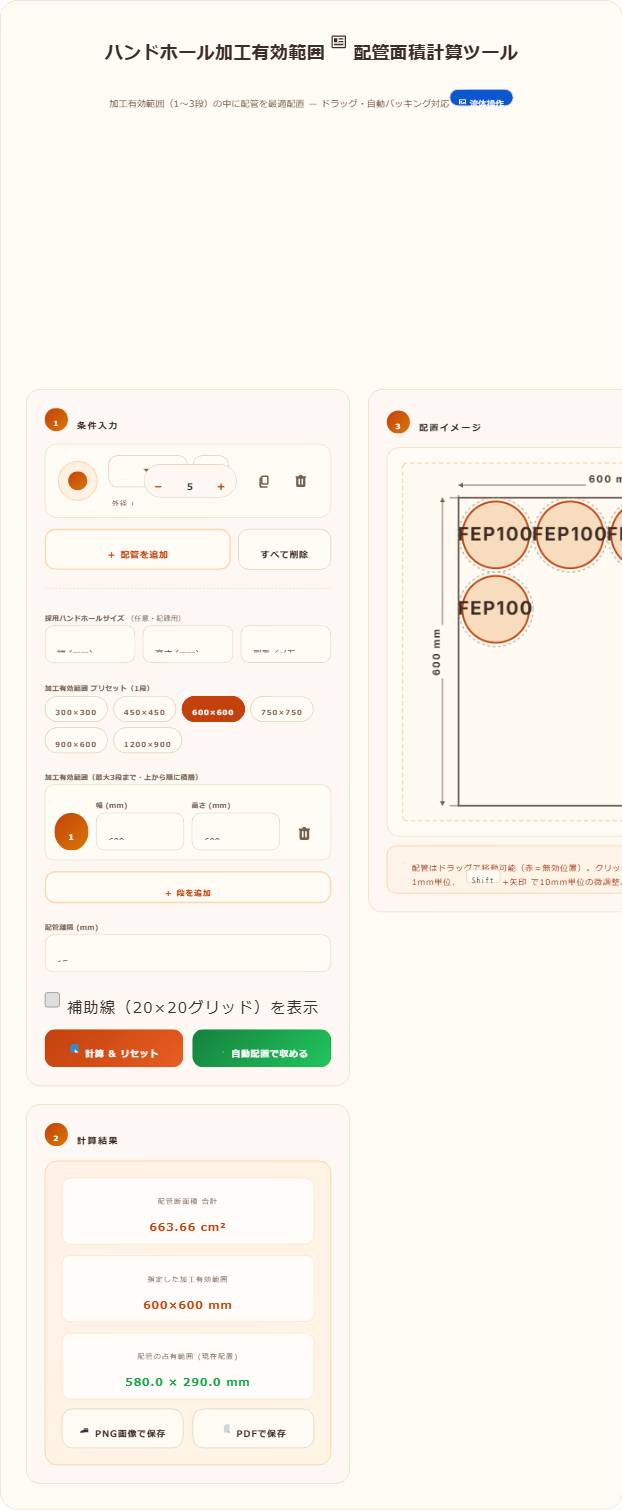

STEP1：配管を入力する

「①条件入力」で、通す配管を登録します。

• 配管種類：FEP／PF管／VE管／CD管を選択
• 呼び径：呼び30〜200（φ40〜253mmなど、外径が自動表示）
• 本数：本数を指定（例：FEP呼び100・φ130mm × 5本 → 断面積663.7cm²）
• 「＋配管を追加」で別サイズ・別種類を混在登録できます

STEP2：加工有効範囲を指定する

「採用ハンドホールサイズ」や「加工有効範囲プリセット（300×300〜1200×900など）」から選ぶか、幅×高さを直接入力します。段違い形状は「＋段を追加」で最大3段まで積層でき、配管離隔や20×20グリッドの補助線表示も設定できます。

STEP3：配置を調整する（自動配置・ドラッグ）

「自動配置で収める」を押すと、指定範囲に配管が自動で最適配置されます。配置イメージ上では配管をドラッグで移動でき、クリックで選択して矢印キーで1mm単位（Shift＋矢印で10mm単位）の微調整が可能です。赤表示は無効位置（範囲外・重なり）を表します。

STEP4：計算結果を確認して保存する

「②計算結果」に、配管断面積の合計・指定した加工有効範囲・配管の占有範囲（現在配置）が表示されます。たとえば断面積合計663.66cm²、加工有効範囲600×600mm、占有範囲580.0×290.0mmのように確認できます。結果は図面付きでPNG・PDFに保存でき、案件として保存・読込もできます。

実際に使ってみる

ツールは元の紹介記事に埋め込んでいます。「ハンドホール計算＆配置計画ツール」を開き、本記事の手順に沿って実際に操作してみてください。

まとめ

ハンドホール計算＆配置計画ツールは、配管の種類・サイズ・本数を入力するだけで断面積を計算し、加工有効範囲への最適配置を自動パッキングやドラッグで検証できます。図面付きPDF／PNG出力にも対応しているので、ハンドホールのサイズ検討・配置計画・提出資料づくりを効率化できます。
