接地線サイズ選定ツールの使い方｜A種・B種・C種・D種の選定手順

「接地線サイズ選定ツール」は、過電流遮断器の容量・変圧器容量・短絡電流などの条件を選ぶだけで、内線規程（JEAC 8001）／電技解釈 第17条に準拠した推奨接地線サイズを表示するツールです。A種・B種・C種・D種の各接地工事と短絡電流の熱的検証に対応しています。このページでは、実際の画面を使って手順を解説します。

このツールでできること

• A種・B種・C種・D種の接地工事と短絡電流による熱的検証の4シナリオに対応
• ステップ式入力（1画面1質問、よく使う値はチップで一発入力）で、入力が揃った瞬間に推奨サイズを表示
• 選定の根拠・計算式・規程の参照表をその場で確認
• 早見表・一括選定・履歴にも対応
• 内線規程（JEAC 8001）／電技解釈に基づく試算

※ 計算結果は試算です。最終的な設計・施工は、最新の法令・規程・現場条件にもとづき有資格者がご確認ください。

ツールの概要

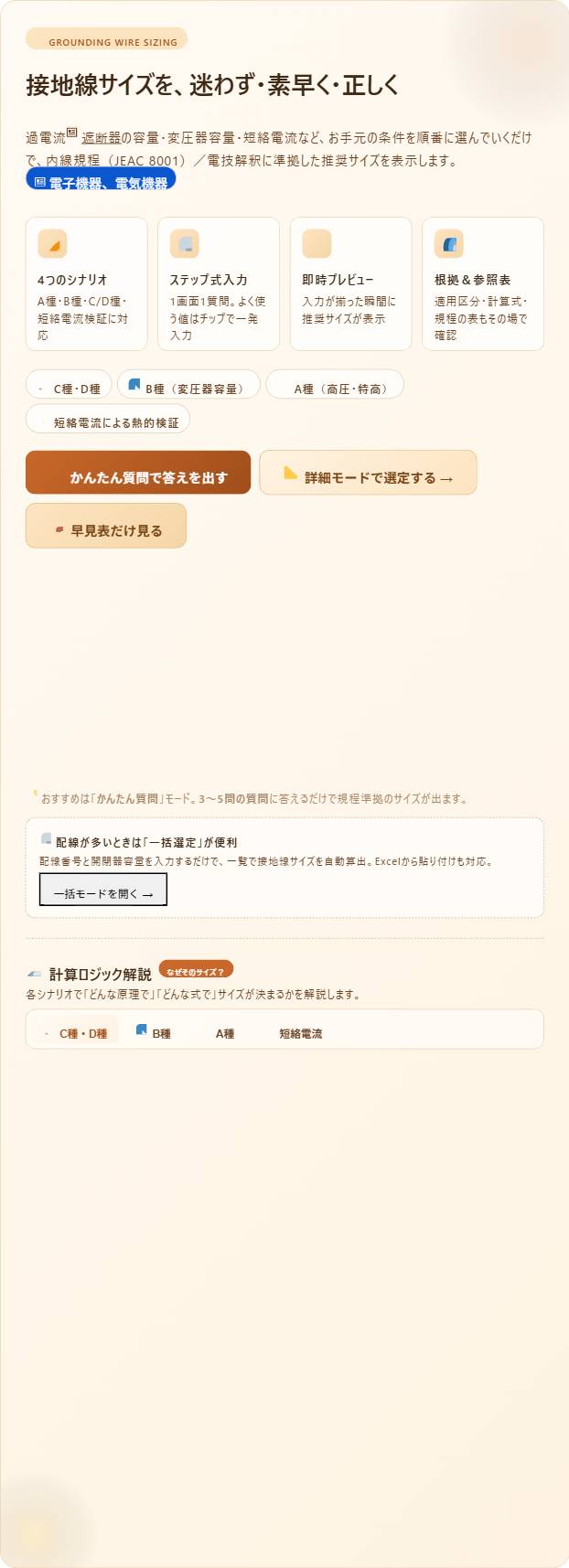

画面上部の「早見表／一括選定／履歴」から各機能にアクセスできます。選定は、質問に答えるだけの「かんたん質問モード」と、条件を自分で選ぶ「詳細モード」から選べます。はじめての方は「かんたん質問」モードがおすすめです。

かんたん質問モードで選定する

「かんたん質問で答えを出す」を押すと、3〜5問の質問に答えるだけで推奨サイズが求まります。

1. どんなアース（接地）が必要ですか？ — 機器の外箱接地（300V以下＝D種／300V超＝C種）、変圧器の中性点接地（B種）、高圧・特高機器の外箱（A種）、避雷器の接地、短絡電流から検証、から選びます。
2. 電源側のブレーカー（過電流遮断器）の容量は？ — 20／30／50／75／100／150／200／400Aなどのチップから選択、または直接入力します。
3. 結果を見るを押すと、推奨接地線サイズが表示されます。

選定結果の見方

「推奨される接地線サイズ」に、条件に応じた推奨断面積が表示されます。たとえば「D種・過電流遮断器100A」の場合、推奨は5.5mm²（D種・100A以下区分、単線2.6mm又はより線）となります。あわせて、入力した内容（接地工事の種類・過電流遮断器）と、「なぜこの値？」として内線規程の該当区分・理由が表示され、根拠を確認しながら選定できます。

詳細モード・早見表・一括選定

条件を自分で細かく指定したいときは「詳細モードで選定する」を使います。よく使う値をまとめて確認したいときは「早見表」、複数条件をまとめて処理したいときは「一括選定」が便利です。選定内容は「履歴」から呼び出せます。

実際に使ってみる

ツールは元の紹介記事に埋め込んでいます。「接地線サイズ選定ツール」を開き、本記事の手順に沿って実際に操作してみてください。

まとめ

接地線サイズ選定ツールは、接地の種別と過電流遮断器の容量などを選ぶだけで、内線規程／電技解釈に準拠した推奨接地線サイズを根拠つきで求められます。A〜D種と短絡電流検証に対応し、早見表・一括選定も備えているので、接地工事の設計・積算を素早く正確に進められます。
