電気設備 提案書メーカー（図面×写真）｜PDF の図面に印を置いて写真をドラッグするだけ・種類ごと／場所ごとの写真・「この印がこの写真です」の提案書（表紙・配置図・写真ページ・1枚ものの吹き出し図）を印刷／PDF に

電気設備図・プロット図の PDF を表示して、登録した写真を図面の印にドラッグするだけで「この印がこの写真です」が一目で分かる提案書を作るブラウザツールです。照明器具やコンセント、防犯カメラ、EV 充電器などの提案で、お客様に「どこに・何が付くか」を写真で見せたいときに使えます。

写真は「種類ごと」（A のダウンライトはこの写真、を全部の A の印に）と「場所ごと」（会議室の現状写真など）の両方でひも付けられます。出来上がりは、表紙・配置図・写真ページのそろった提案書と、図面のまわりに写真を吹き出しで並べた 1 枚ものの 2 つの形から選べます。インストール不要・登録不要で、図面と写真はこの端末のブラウザ内だけで扱います。

主な機能

図面を開く　電気設備図・プロット図の PDF（何ページでも）や、JPG・PNG の図面を開けます。ホイールで拡大・縮小、ドラッグで移動。

種類（記号）と印　LED ダウンライト、ベースライト、非常照明、コンセント、防犯カメラ、EV 充電器など 24 種のたたき台から押すだけで種類を追加でき、A・B…の記号とはっきりした色が付きます。種類を選んで図面をクリックすると印が置け、ドラッグで動かせます。印には場所の名前とメモも付けられます。

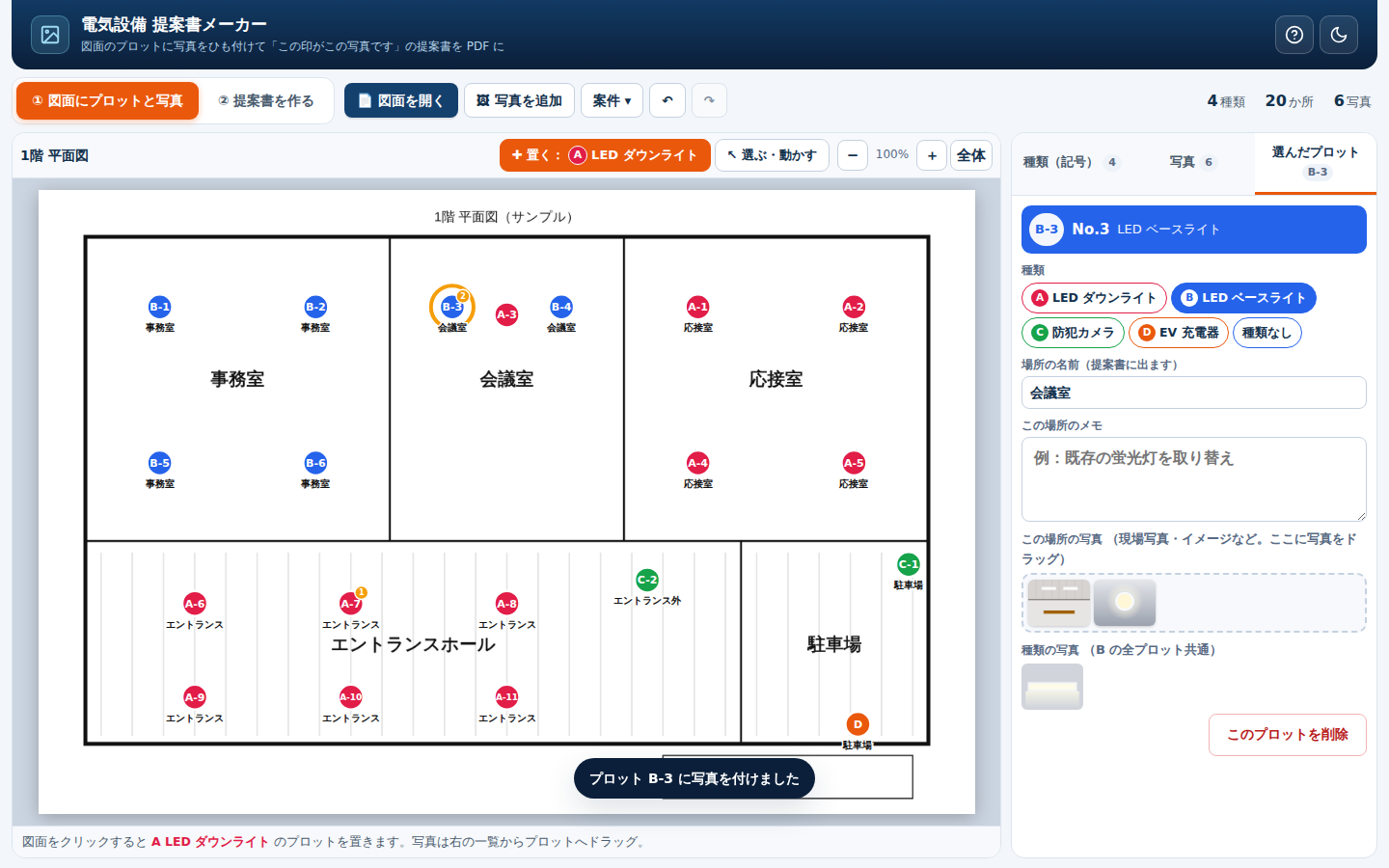

写真はドラッグで貼る　写真をまとめて登録し、図面の印へドラッグするとその場所の写真に、種類の枠へドラッグするとその種類の全部の印の写真になります。図面の空いた所へドラッグすれば、そこに印ができます。パソコンのフォルダから直接ドラッグしても大丈夫です。

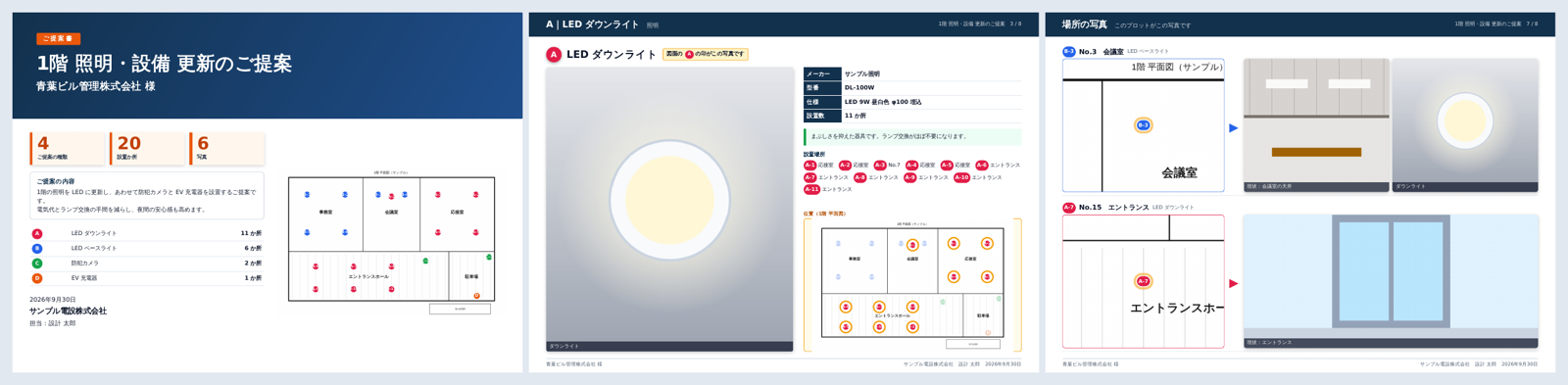

提案書（表紙＋配置図＋写真ページ）　表紙には表題・宛先・提案の内容・種類ごとの設置数、配置図には写真入りの凡例。種類ごとのページには大きな写真、メーカー・型番・仕様・おすすめの理由・設置場所と、その種類の印だけを強調した位置図が入り、「図面の A の印がこの写真です」が一目で分かります。場所ごとの写真は、図面の切り抜きと写真を並べて載せます。

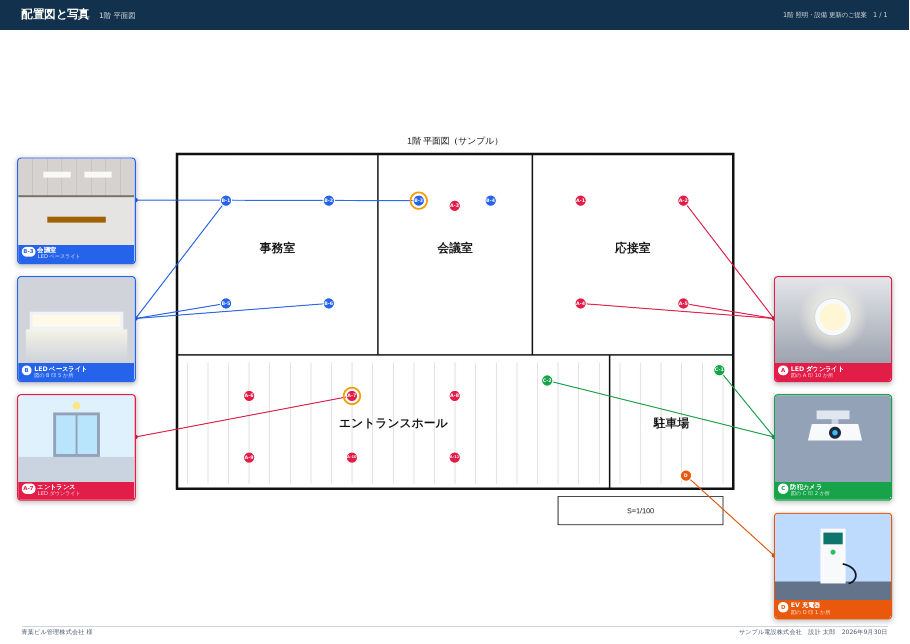

1 枚もの（吹き出し）　図面のまわりに写真の吹き出しを並べ、引き出し線で印とつなぎます。打合せで 1 枚だけ見せたいときや、掲示用に。

用紙と保存　A4 横・A3 横・A4 縦・A3 縦で印刷、または PDF に保存。作業中の内容はブラウザに自動保存され、「ファイルに保存」で別の端末へ移したり、次の案件のたたき台にしたりできます。

使い方

1. 「図面を開く」で電気設備図・プロット図の PDF を開きます（試すなら「サンプルで試す」）。

2. 右の「種類（記号）」でご提案する器具を追加して選び、図面をクリックして印を置きます。

3. 「写真を追加」で器具の写真や現場写真を登録し、種類の枠や図面の印へドラッグします。

4. 「② 提案書を作る」で表題・宛先・提案の内容を入れ、形式と用紙を選んで「印刷／PDF で保存」。

画面が狭いときは、ツール右上の「別タブで全画面で開く」からお使いください。パソコンでの操作をおすすめします。

ほかのツールとの使い分け

このツールはお客様に見せる提案書向けです。現地調査で撮った写真を図面にピン留めして報告書にするなら 現地調査 写真ピン留めツール、図面の器具を数えて拾い表にするなら かんたん拾い出し、写真に注釈や寸法を書き込むなら 図面PDFマークアップツール が便利です。

PDF の図面を画像にする部品（pdf.js）を開いたときに読み込むため、図面を開くときはインターネットにつながっている必要があります。図面や写真そのものはサーバーには送られません。

リクエスト・お問い合わせ

「こんな器具の種類をたたき台に入れてほしい」「提案書にこの欄がほしい」などのご要望は、お問い合わせからお気軽にお寄せください。
