動力盤 主幹ブレーカー選定ツールの使い方｜200V三相・幹線ケーブル自動選定

「動力盤 主幹ブレーカー選定ツール（200V 三相）」は、盤につなぐ電動機を入力するだけで、主幹ブレーカー（NFB）と幹線ケーブルの参考サイズを負荷区分表から自動で選定できるツールです。2026 年 9 月にセコサポ共通のデザインに刷新し、入力するそばから結果が出る形になりました（以前のステップ形式の画面から変わっていますが、選定表・履歴・CSV はそのまま使えます）。このページでは、実際の画面を使って手順を解説します。

このツールでできること

• 電動機の合計出力（ΣkW）から最大使用電流を算出
• 主幹ブレーカー（NFB）のフレーム（AF）／定格電流（AT）を選定
• 幹線ケーブル（CVT サイズ）と最大亘長の目安を提示
• 直入れ始動（DOL）する最大電動機を考慮した選定
• 盤の概念図・選定の根拠・負荷区分表のハイライト表示
• A4 の選定書の印刷／PDF、CSV 書き出し・取り込み、結果のコピー、履歴の保存（最新 10 件）
• 負荷区分表を自社基準に書き換えて保存（この端末だけに保存）

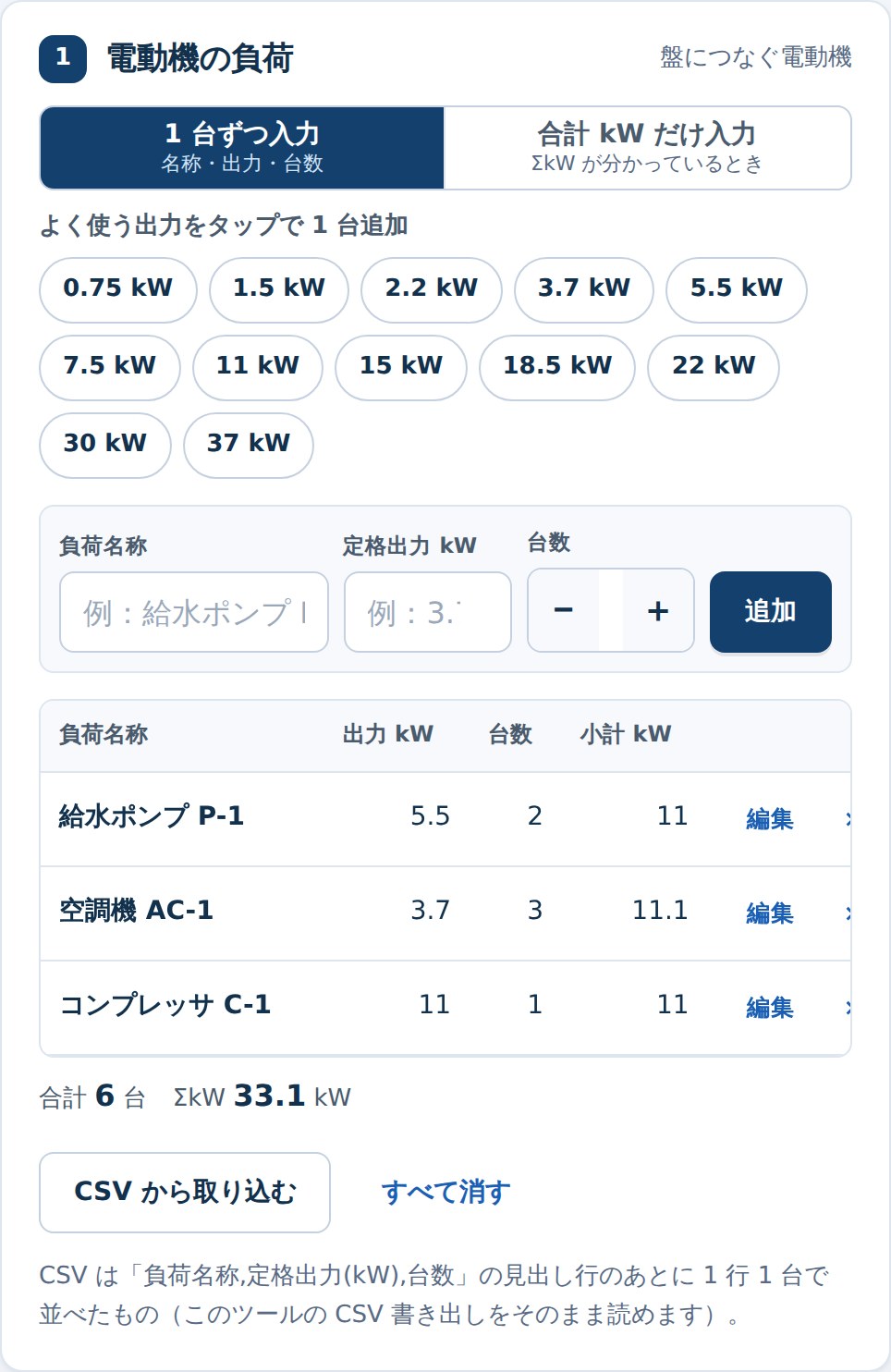

STEP1：電動機の負荷を入力する

「1 台ずつ入力」では、よく使う出力（0.75〜37 kW）のボタンをタップすると 1 台ずつ追加されます（同じ出力を続けて押すと台数が増えます）。名称・出力・台数を入れて「追加」でも登録でき、リストの「編集」「×」で直せます。合計台数と ΣkW は自動で集計されます。既に合計だけ分かっているときは「合計 kW だけ入力」に切り替えて ΣkW を入れてください。

CSV から取り込むこともできます。見出し行「負荷名称,定格出力(kW),台数」のあとに 1 行 1 台で並べたファイル（このツールの CSV 書き出しをそのまま読めます）を「CSV から取り込む」で選ぶだけです。

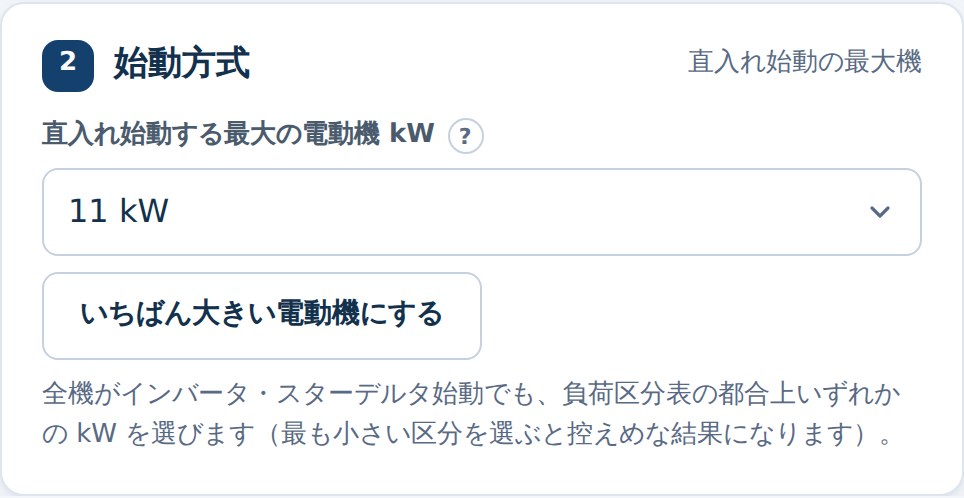

STEP2：直入れ始動する最大の電動機を選ぶ

インバータやスターデルタを使わず、電源に直接つないで始動する電動機のうち、いちばん大きいものを選びます。始動電流が大きいため、主幹ブレーカーの決め手になる項目です。1 台ずつ入力したときは、リストの中でいちばん大きい電動機が自動で入ります（変えたいときはプルダウンで選び直せます）。

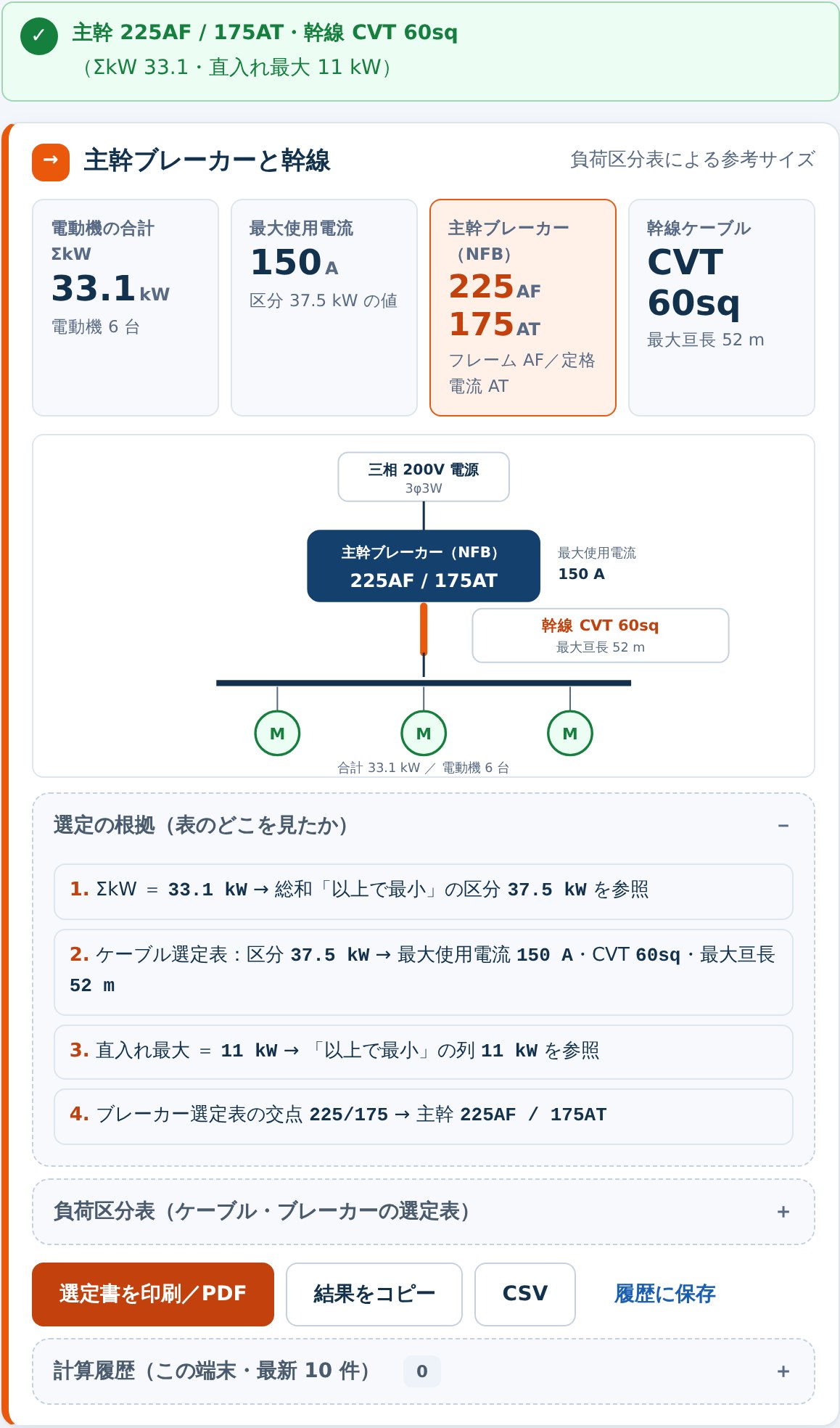

STEP3：結果を確認する

入力がそろうと右側（スマホでは下側）に、電動機の合計 ΣkW・最大使用電流・主幹ブレーカー（AF／AT）・幹線 CVT サイズと最大亘長が出ます。盤の概念図のすぐ下にある「選定の根拠」で、負荷区分表のどの区分・どの列を見たかを順に確認できます。

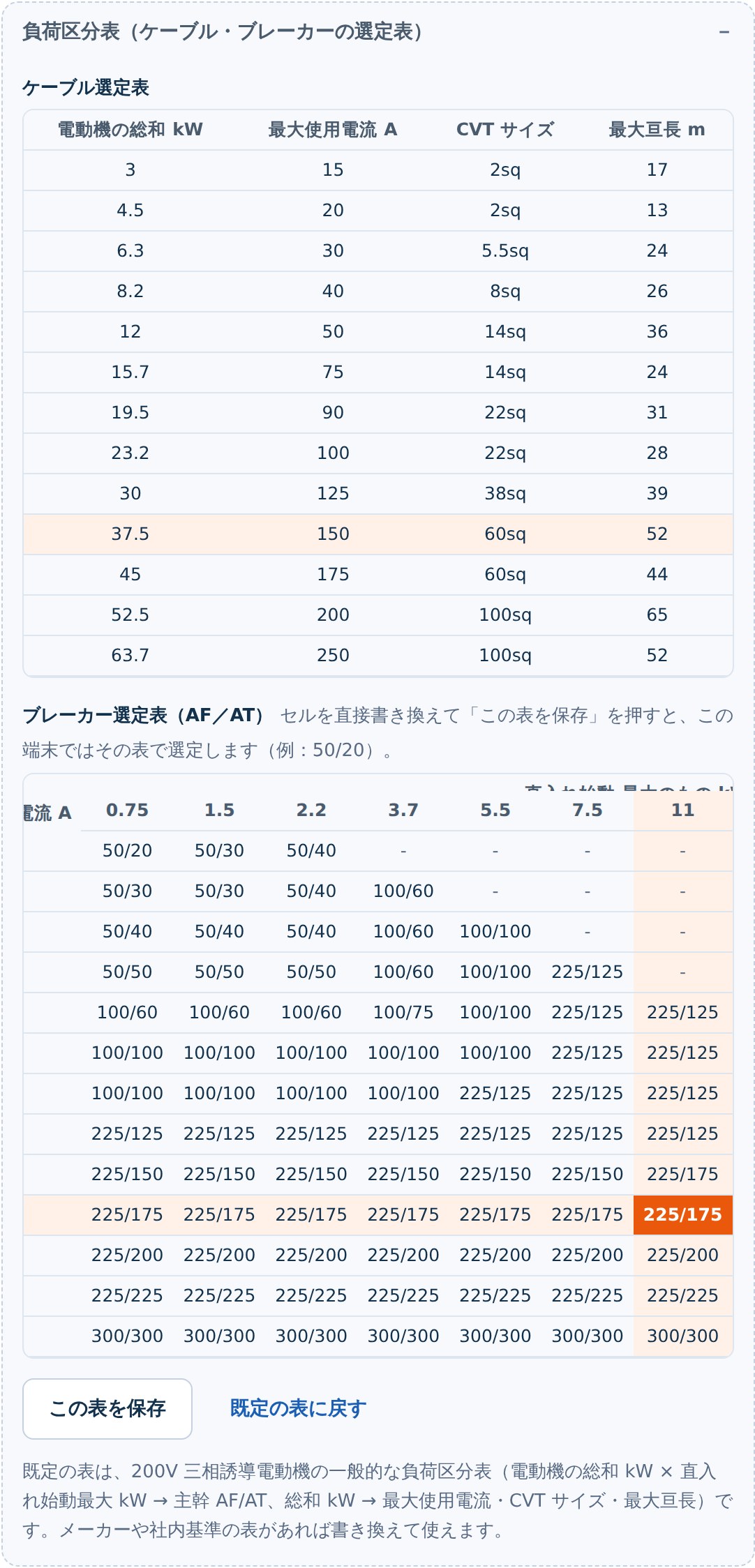

「負荷区分表」を開くと、ケーブル選定表とブレーカー選定表の該当行・該当列がハイライトされます。ブレーカー選定表のセルは直接書き換えられるので、メーカーや社内基準の表があれば「この表を保存」でその表をこの端末に保存して選定に使えます（「既定の表に戻す」でいつでも元に戻せます）。

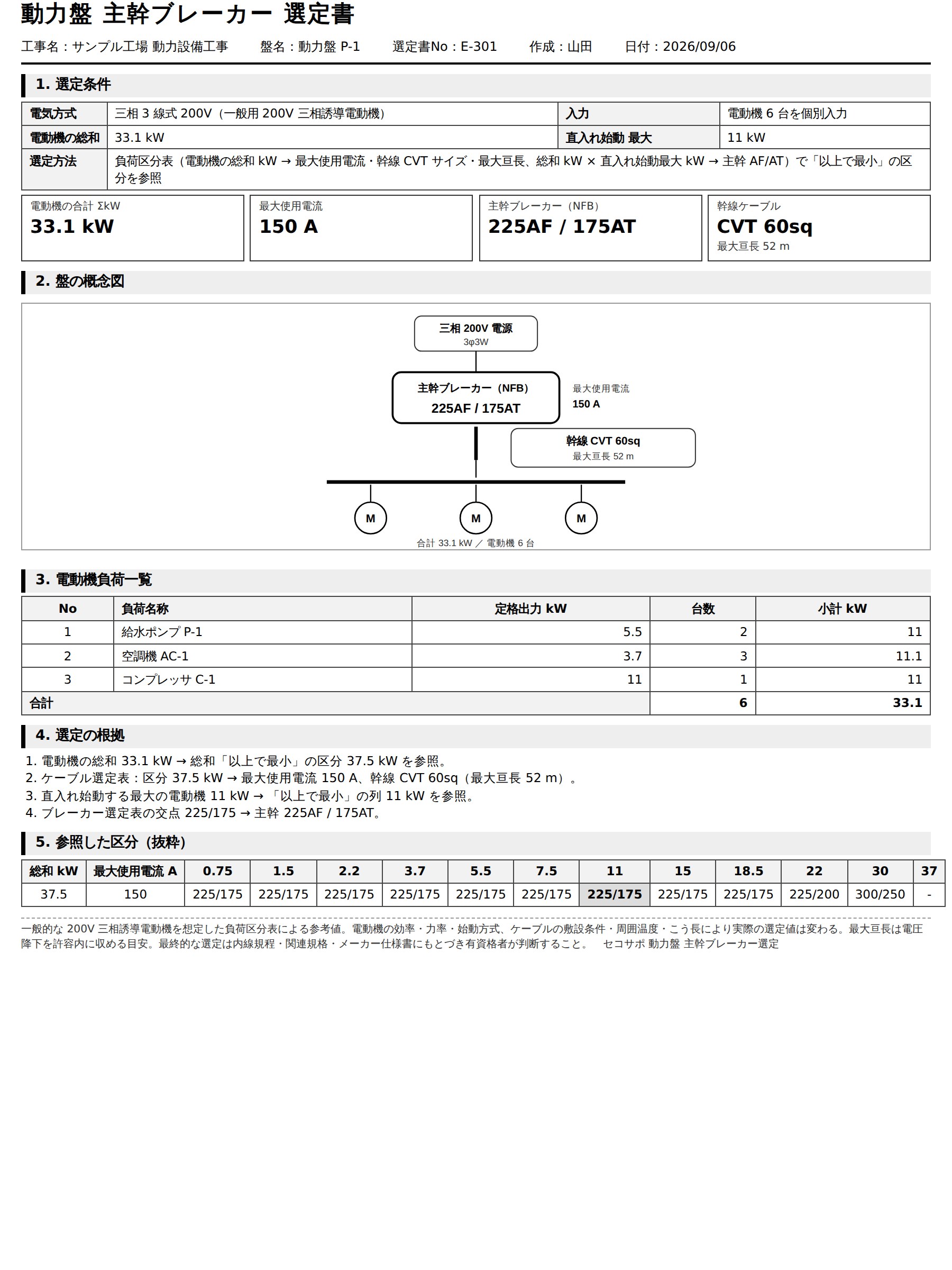

STEP4：選定書を出力する・履歴に残す

「選定書を印刷／PDF」で、選定条件・結果・盤の概念図・電動機負荷一覧・選定の根拠・参照した区分（抜粋）をまとめた A4 の選定書が出ます。「案件情報」に工事名・盤名・作成者・図番を入れておくと選定書の表題に印字されます。「結果をコピー」はチャットやメールへの貼り付け用、「CSV」は入力内容と結果の書き出し用です。「履歴に保存」で最新 10 件までこの端末に残り、「復元」で同じ条件をいつでも呼び出せます。以前の版で保存した履歴もそのまま表示・復元できます。

実際に使ってみる

ツールは紹介記事に埋め込んでいます。「動力盤 主幹ブレーカー選定ツール（200V 三相）」を開き、本記事の手順に沿って操作してみてください。幹線のこう長が最大亘長を超えるときは 電圧降下 かんたん計算、幹線から分岐回路まで一度に決めたいときは 幹線・分岐回路 一気通貫計算 が便利です。

まとめ

動力盤 主幹ブレーカー選定ツールは、電動機を入力するだけで最大使用電流・主幹ブレーカー・幹線ケーブルの参考サイズを自動選定できます。根拠がその場で確認でき、A4 の選定書まで出せるので、動力盤の主幹・幹線検討を素早く見通しよく進められます。結果は負荷区分表による参考値です。最終的な選定は内線規程・関連規格・メーカー仕様書にもとづいて判断してください。
