ツールの使い方 / TOOL GUIDE
圧着端子・スリーブ 選定早見の使いどころ
呼びと工具が一度に出る
電線サイズとボルト径を選ぶと、R形端子の呼び・絶縁キャップ・適合する圧着工具までまとめて出る。
JIS C 2805の適合電線範囲を表で確かめられる
JIS C 2805の適合電線範囲を表で確かめられる
3
種の接続
14
の呼び
JIS
の適合範囲
出典：セコサポ「圧着端子・スリーブ 選定早見」
SECTION
01
この章で答えること
何ができて、どう使うのか？
サイズを選ぶと、呼びと工具が決まる
このセクションで扱うこと
01
実務での使いどころ
02
実際の画面と操作
03
適合範囲の見方
02
使いどころ｜こんな場面で開く
材料を頼む前と、圧着する前に
手配
材料を拾う
電線サイズとボルト径から呼びが決まる
絶縁キャップの品番も同時に出る
拾い表にためてCSVで出せる
現場
工具を選ぶ
その呼びに使える圧着工具が出る
手動片手工具かラチェットかが分かる
ダイスの合わせを間違えない
確認
範囲を見る
JIS C 2805の適合電線範囲を表で確認
より線と単線の対応が分かる
1つ上・1つ下の呼びと比べられる
リングスリーブ（小・中・大）とP形／B形の接続にも切り替えられる。

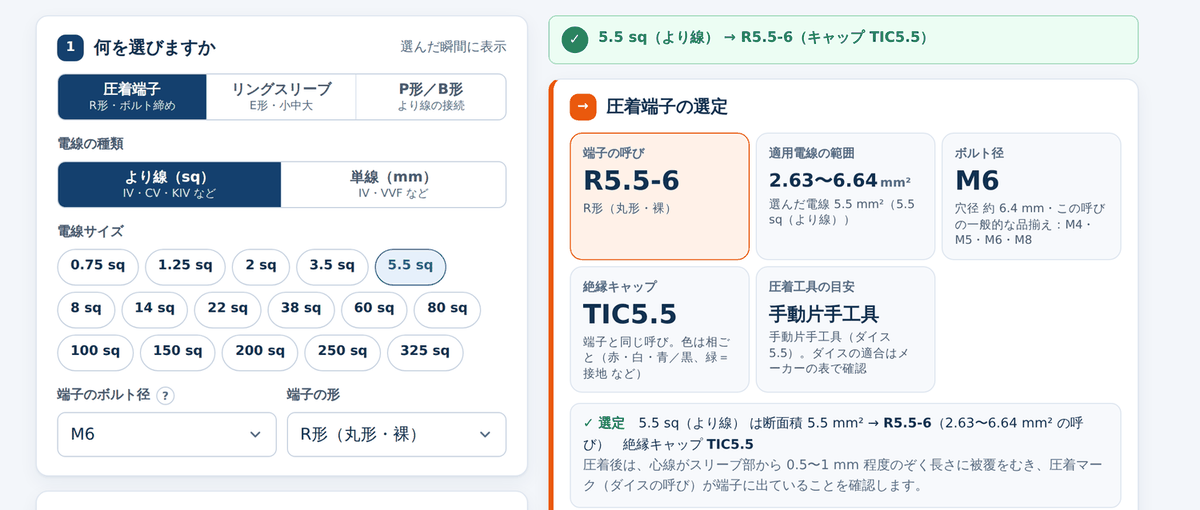

03
使い方｜サイズとボルト径を選ぶだけ
選んだ瞬間に呼びと工具が決まる
1
2
3
4
5
1
接続の種類
圧着端子・リングスリーブ・P形/B形
2
電線サイズ
より線（sq）か単線（mm）かを選ぶ
3
ボルト径
M6などの端子穴の径を選ぶ
4
呼びが出る
R5.5-6 のように呼びで表示される
5
工具とキャップ
適合する圧着工具と絶縁キャップも同時に
「材料の拾い（任意）」に足していけば、拾い表としてCSVで書き出せる。
04

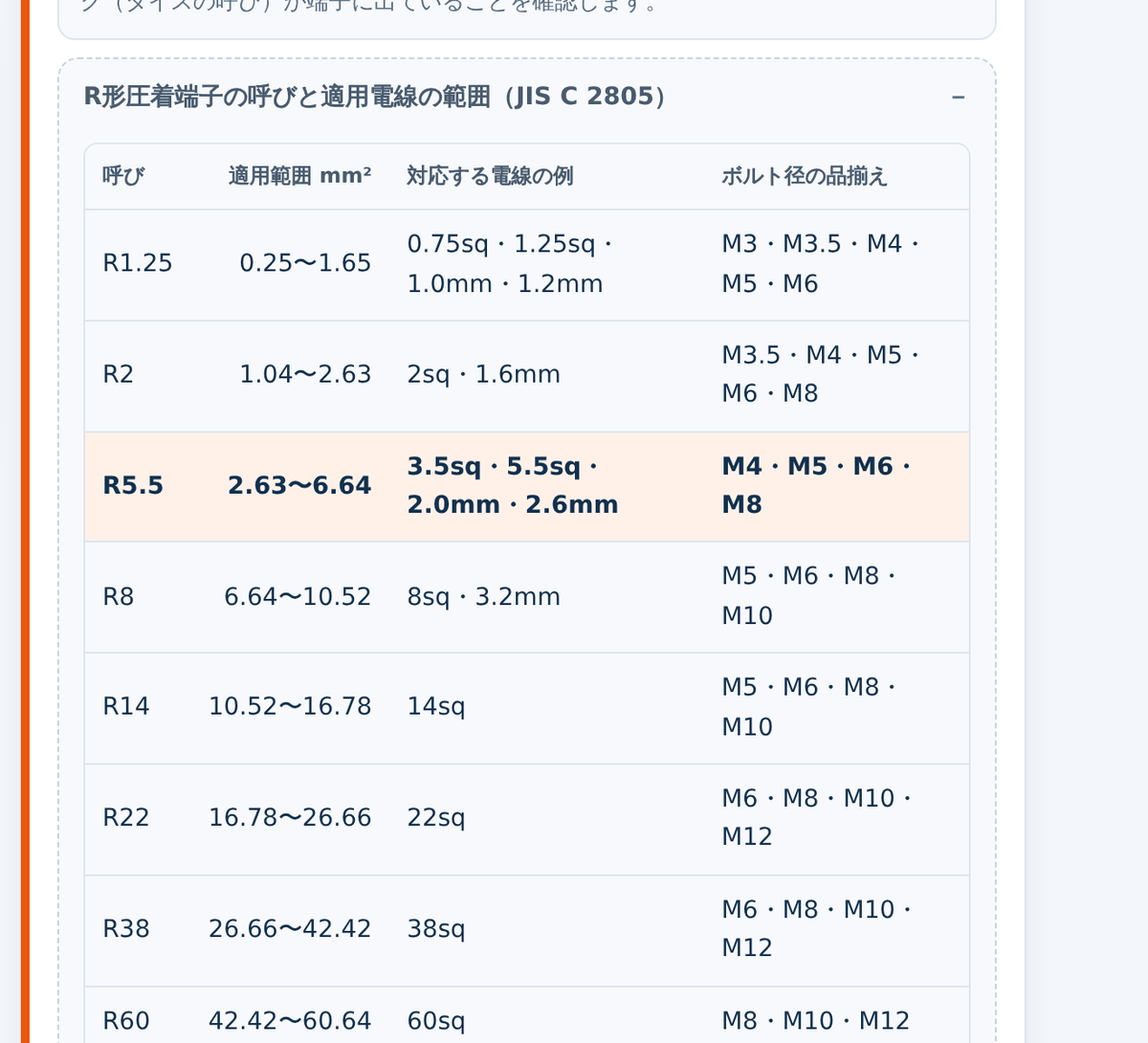

適合範囲｜JIS C 2805の表で確かめる
呼びごとの適合電線範囲とボルト径
1
2
3
4
1
呼び
R1.25からR325まで並ぶ
2
適合電線範囲
mm²の範囲で示される
3
対応する電線
より線と単線の代表値
4
ボルト穴の径
1つの呼びで複数の穴径がある
選んだ呼びの行がハイライトされる。1つ上・1つ下と比べたいときにそのまま見られる。
05
まとめ｜圧着端子・スリーブ 選定早見
呼び・キャップ・工具が一度に決まる
実際の適合はメーカーのカタログで確認する。ダイスの合わせ違いは圧着不良につながる。
